一.整体测试结果说明

辐射数据

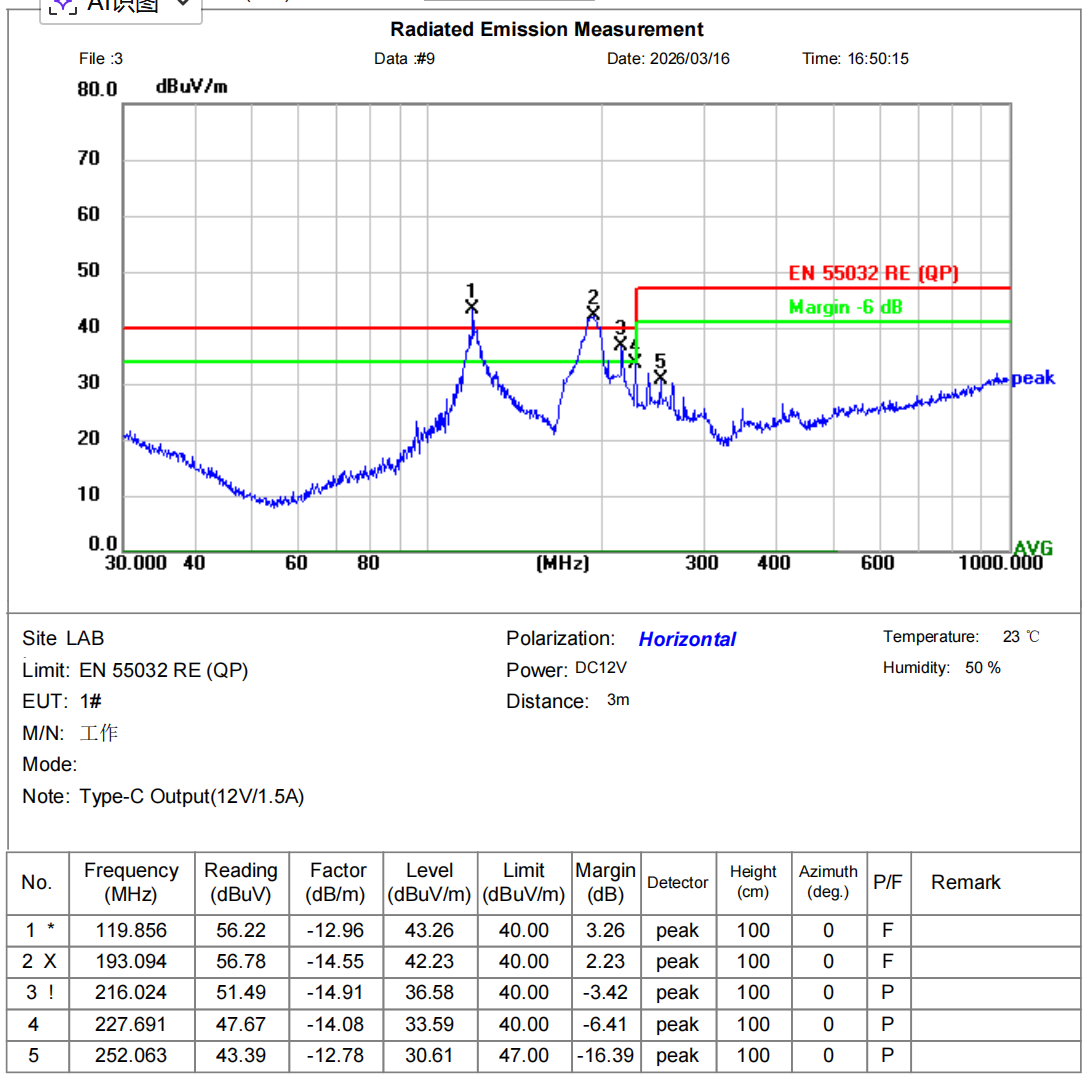

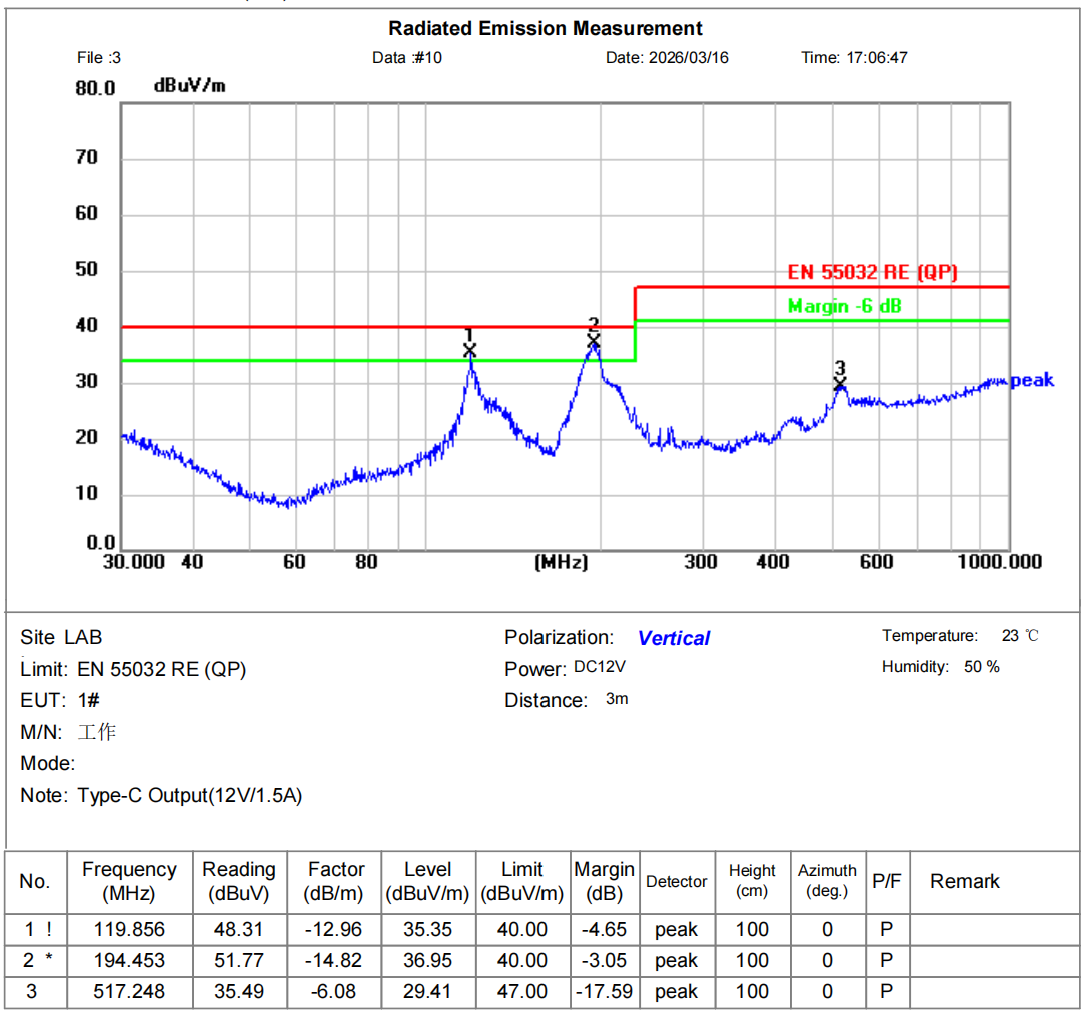

1.整改前测试数据

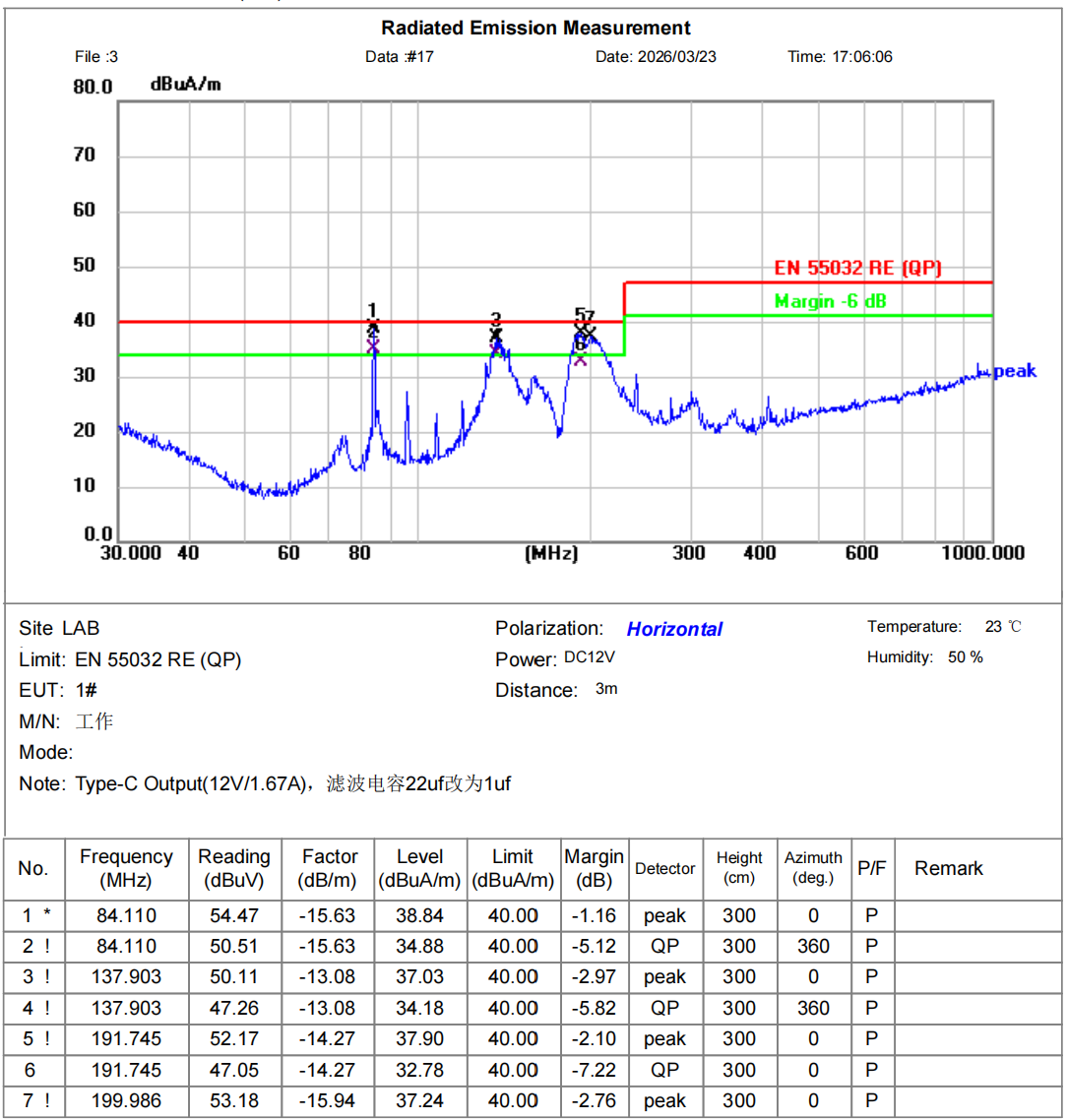

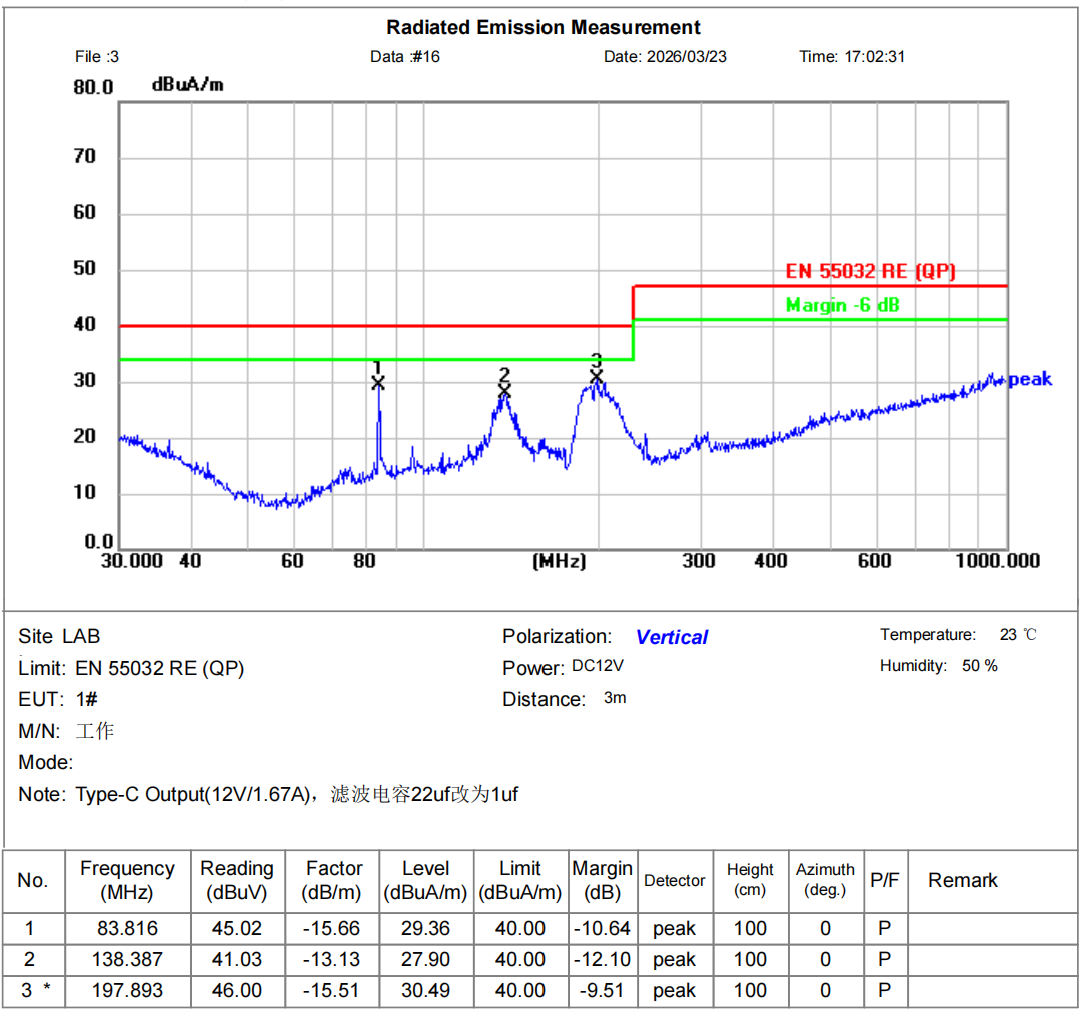

2.整改后测试数据

二.具体整改措施

1. 匹配适配器输出5V–2A;

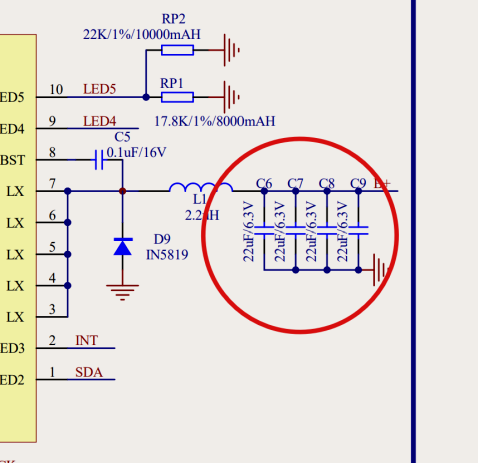

2. 电容C6,C7,C8,C9的容量22uF改换成1uF;

3. 注意事项：

A. 适配器需要满足CE认证要求;

B. 改换电容耐压选用50V;

结合本次整改案例，总结以下：

一、核心整改动作

1. 电源输入匹配：选用5V-2A、带 CE 认证的适配器，从源头抑制干扰，避免过载导致的纹波、EMI 超标。

2. 输出滤波优化：将 C6-C9 的 22μF/6.3V 电容，更换为1μF/50V高频电容，提升高频滤波效果，同时用高耐压规避尖峰击穿风险。

3.

二、关键注意事项

· 适配器需满足 CE 认证，确保输入端 EMC 合规，避免适配器本身干扰传导至后端电路。

· 更换电容时，优先选低 ESR/ESL 的高频型，保留多电容并联结构，增强全频段滤波能力。

· 电容需紧贴输出端、缩短走线、优化接地，最大化滤波效果，减少环路干扰。
