一.整体测试结果说明

辐射数据

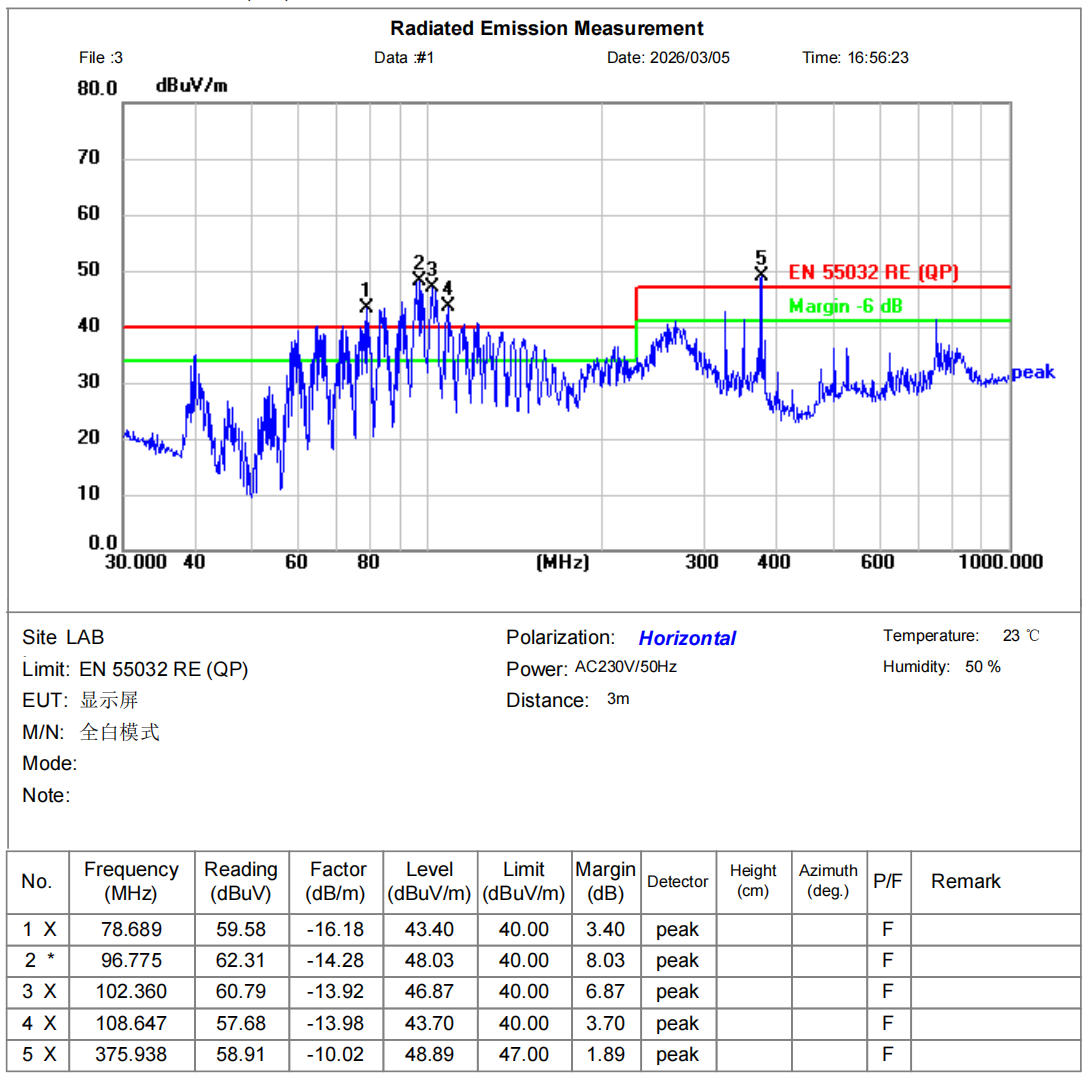

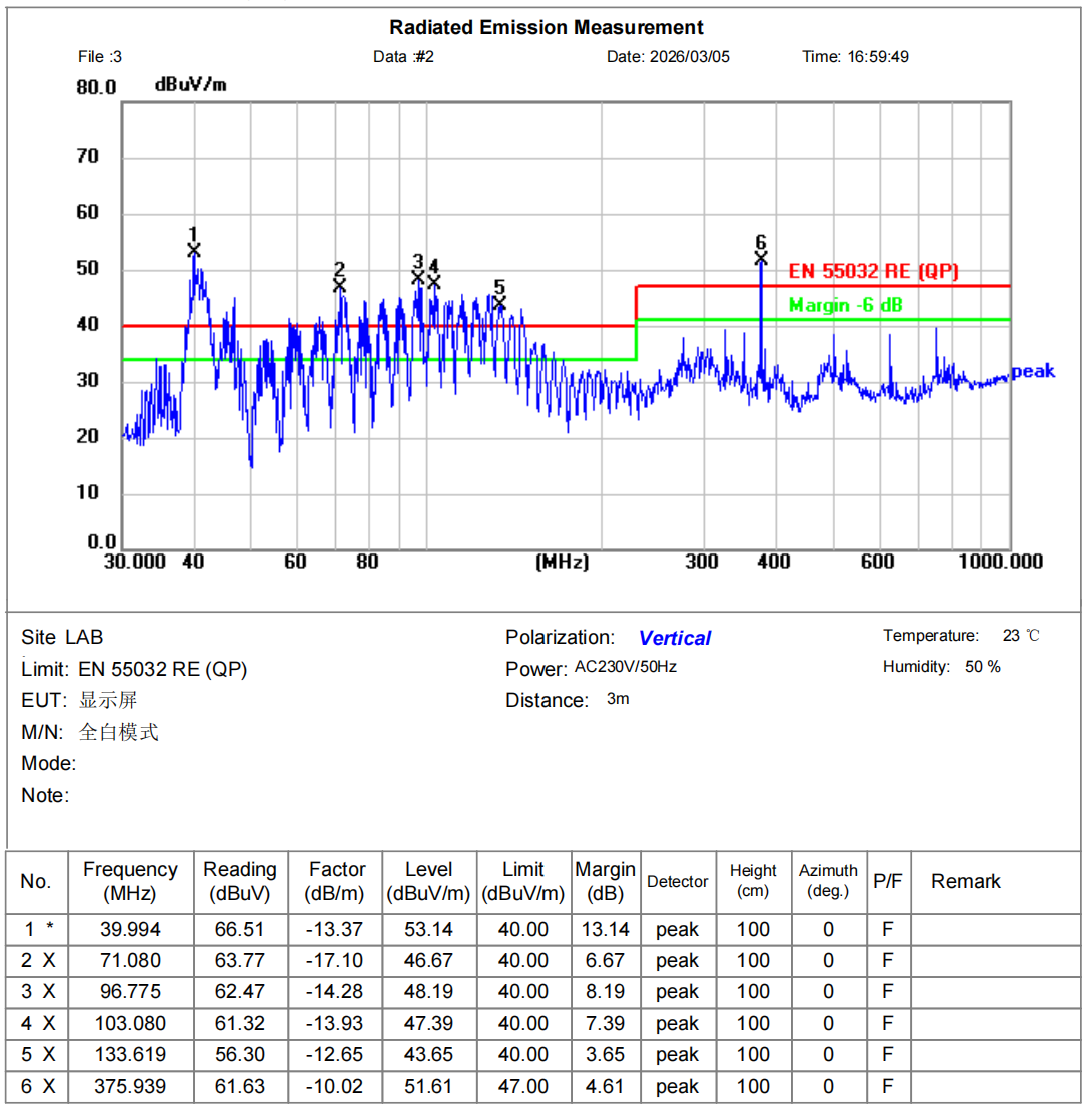

1.整改前测试数据

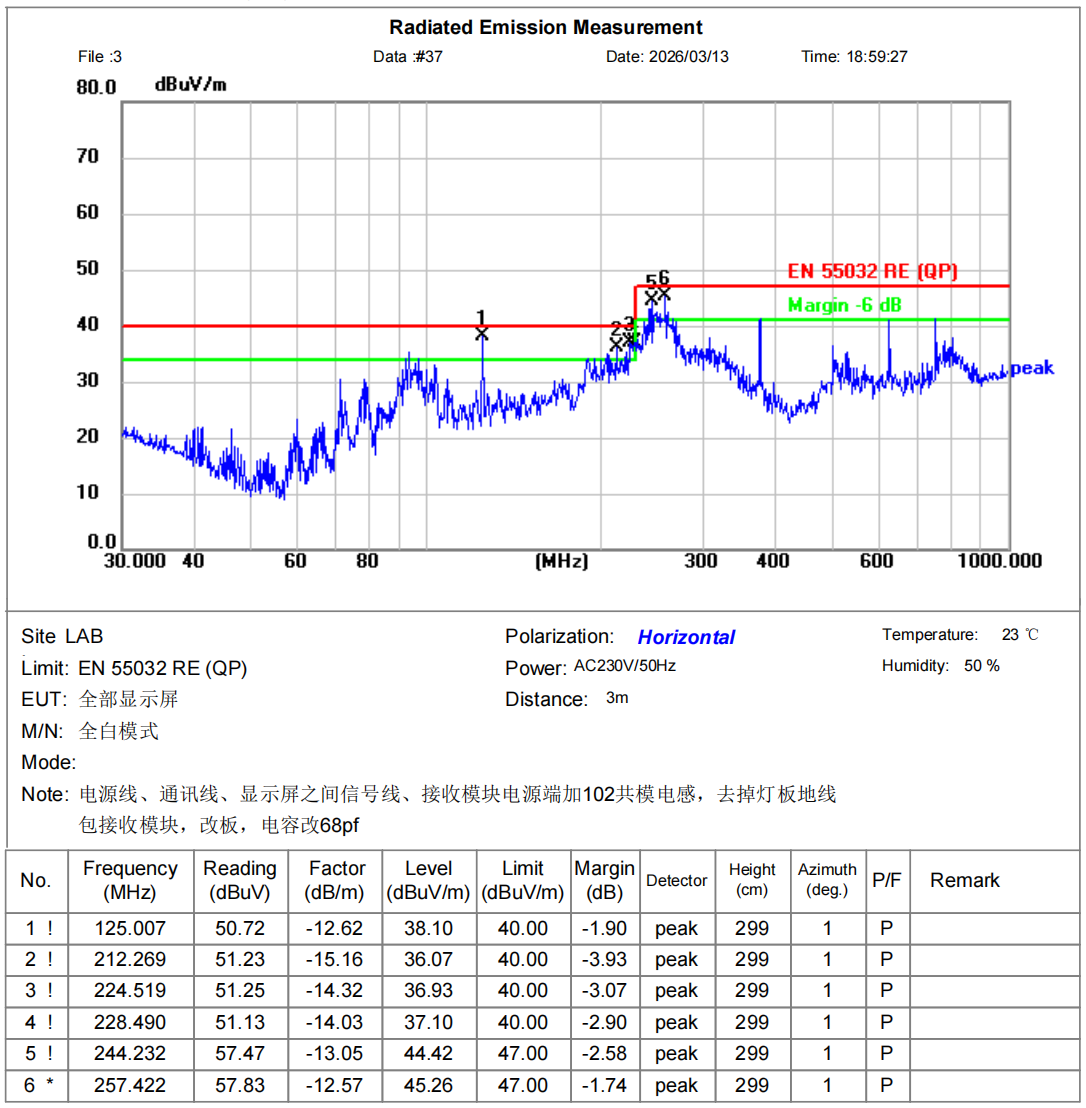

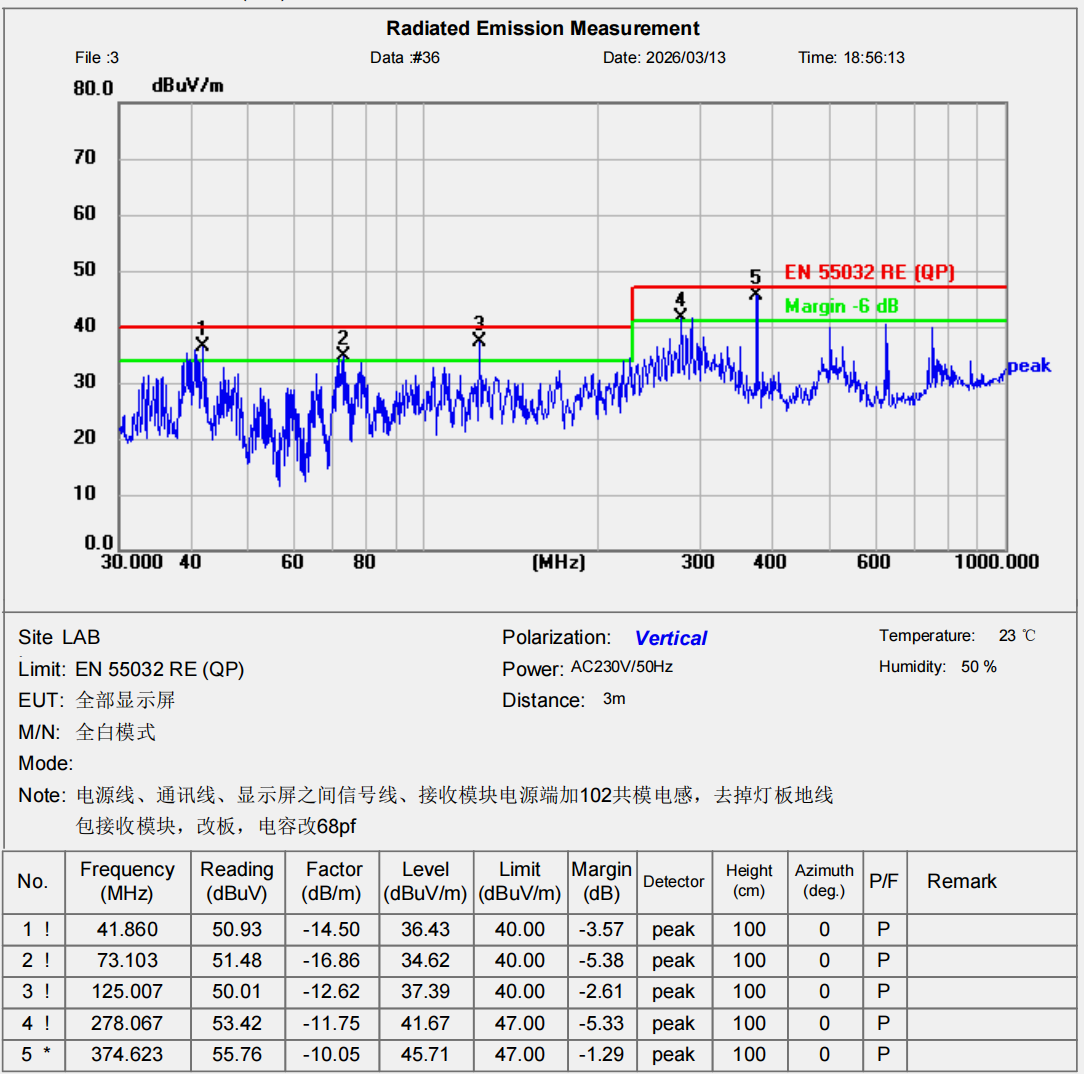

2.整改后测试数据

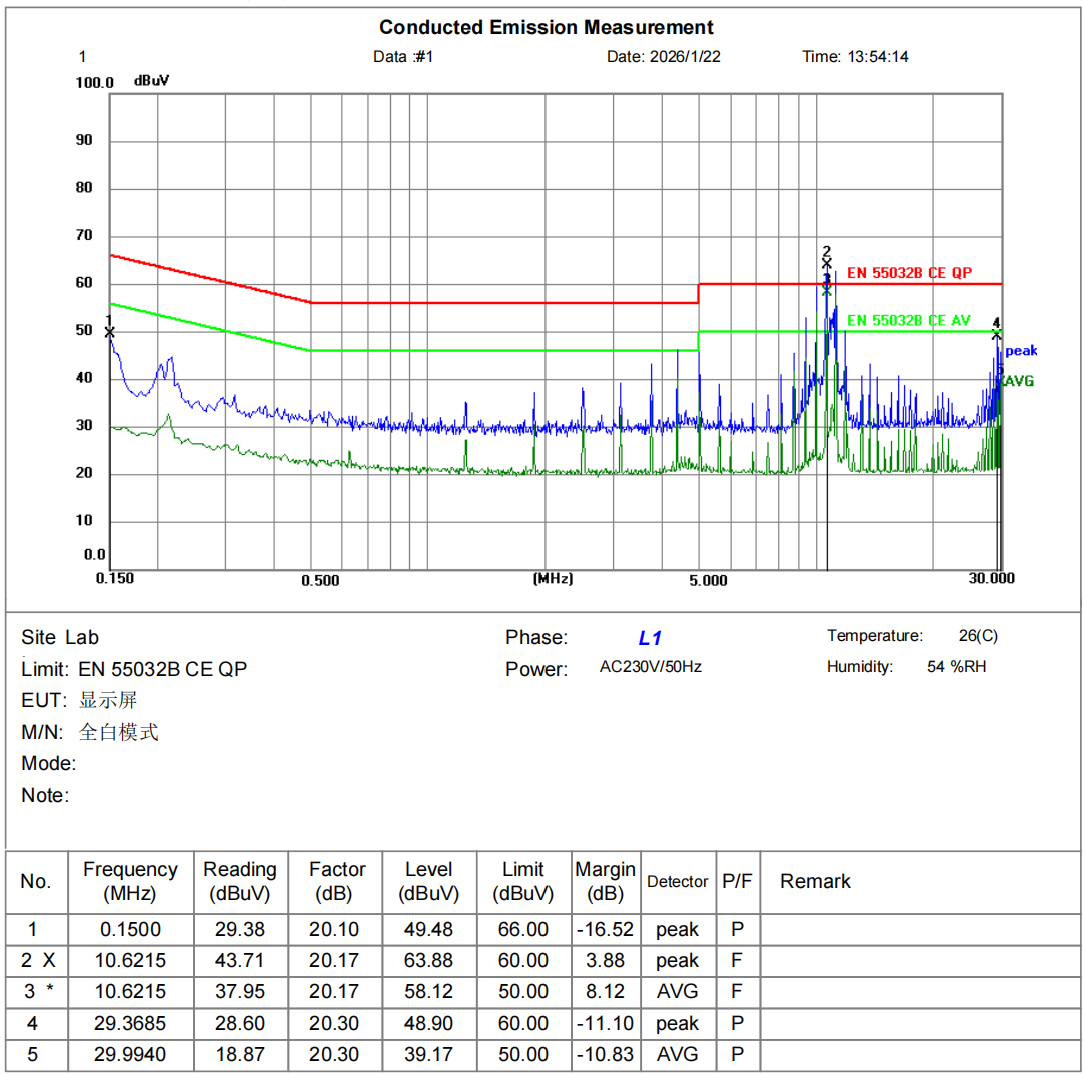

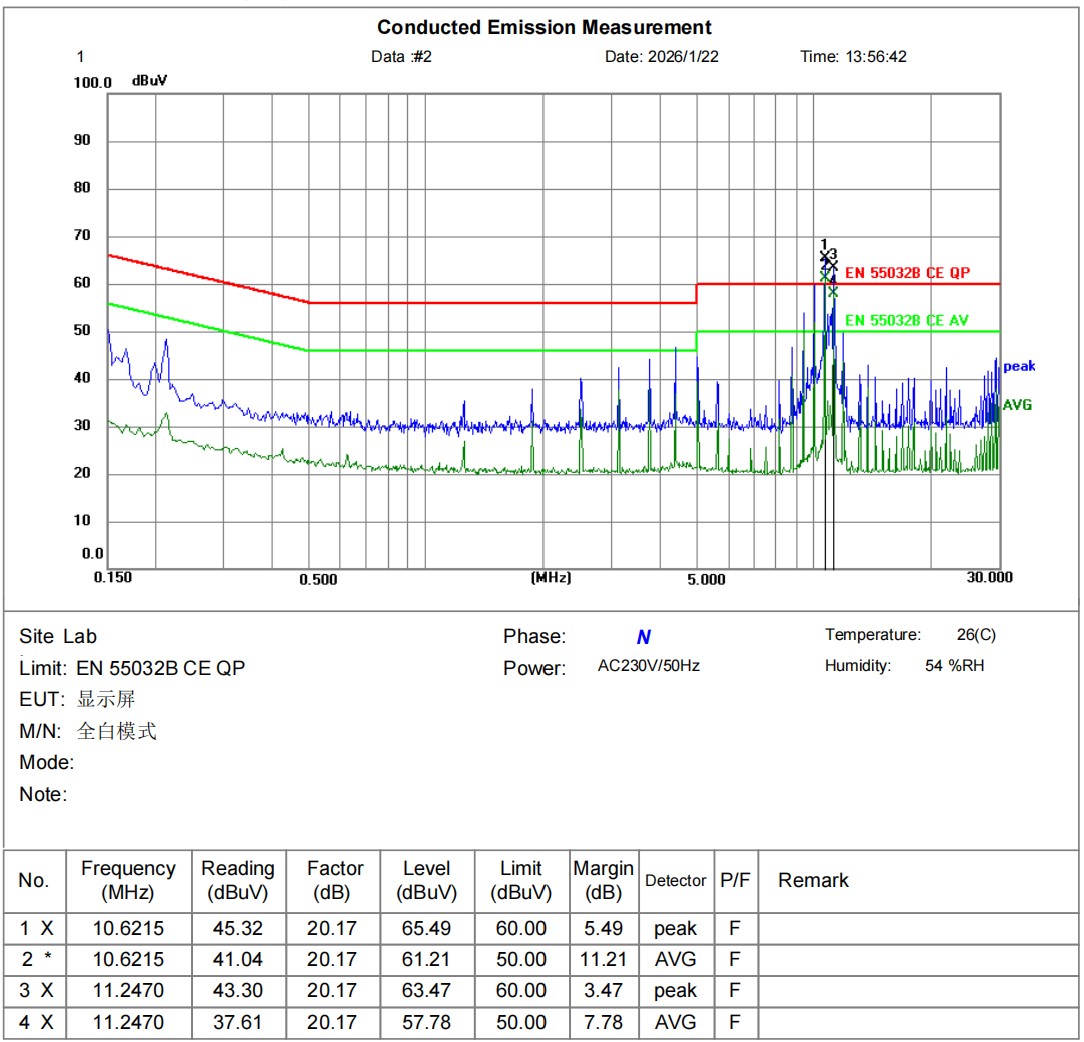

传导数据

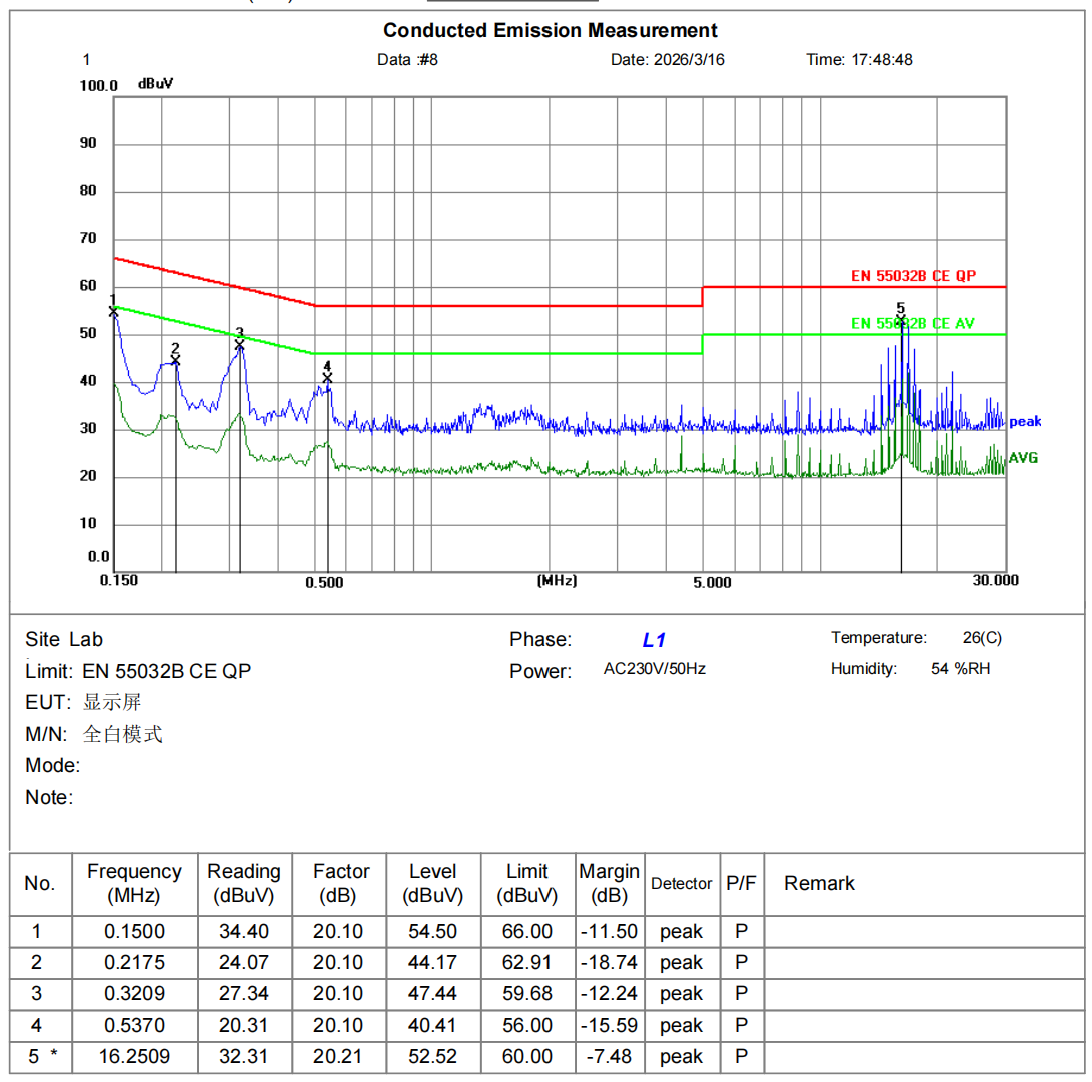

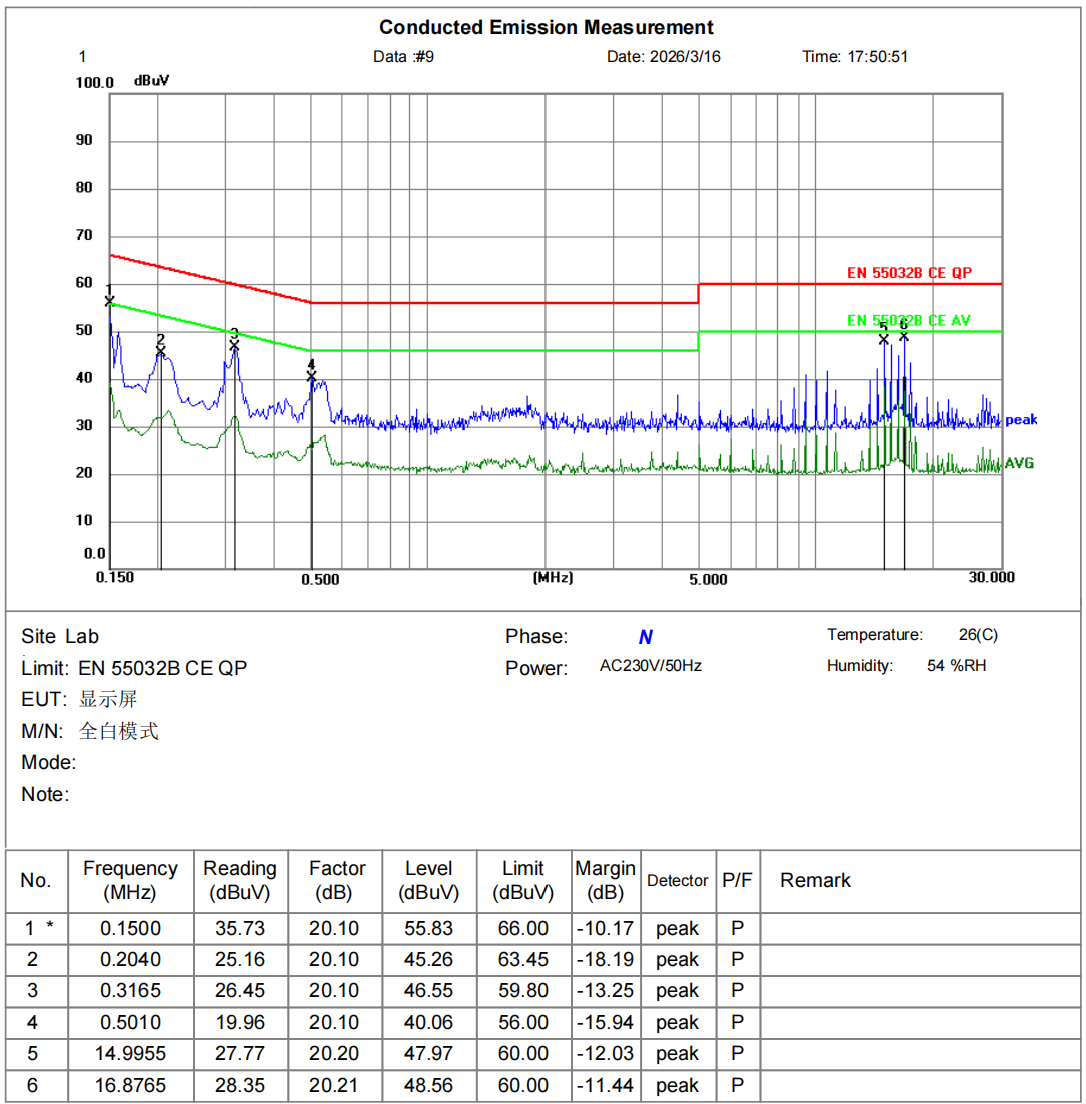

1.整改前测试数据

2.整改后测试数据

注：整改措施更换电源

二.具体整改措施

1.AC电源输入端加纳米晶磁环(1PCS)(料号：MCNC-401525-121),用于改善传导，同时降低辐射。

2.在发送板和接收卡的电源线上各加上一个磁环(用量2PCS)(料号：MCRS-282816-201)，并在磁环上绕2-3圈;因此可以消除发送板和接收卡电源线上的电磁辐射。

3. 在每块显示板的电源线串一个共模电感(料号：DCCM14-0907-102S)用量18*1=18颗，这样

可以抑制显示板的电源辐射干扰。

4.在每条显示数据线上串2个共模电感(料号：DCCM15-050525-102B)用量19*2=38颗，因此可以滤除信号线的电磁辐射。

整改后，在上述条件下，当前样机测试后，产品功能均正常，符合标准: EN55032 /CLASS B 的EMC/EMI要求。

三.可量产化建议

1. 电源线上的共模电感建议设计在显示板的电源输入端口。

2. 信号线上的共模电感建议设计在显示板的信号输入输出端口。

3. 接收卡TX,RX端口也建议设计共模滤波电感。

结合本次整改案例，提炼 4 点简洁实用建议，贴合整改及量产需求：

1. 整改需精准定位干扰源，按场景匹配器件(磁环 / 共模电感)，明确料号、用量及安装细节(如磁环绕 2-3 圈)，避免盲目整改。

2. 整改后必须做样机测试，确认功能正常且符合 EN55032 /CLASS B 标准，形成闭环。

3. 提前衔接量产，将共模电感集成设计在对应端口，补充接收卡 TX、RX 端口滤波设计，降低量产难度。

4. 规范记录整改细节，整理案例库，便于后续同类整改复用，减少重复试错。
