一．整体测试结果说明

    辐射数据

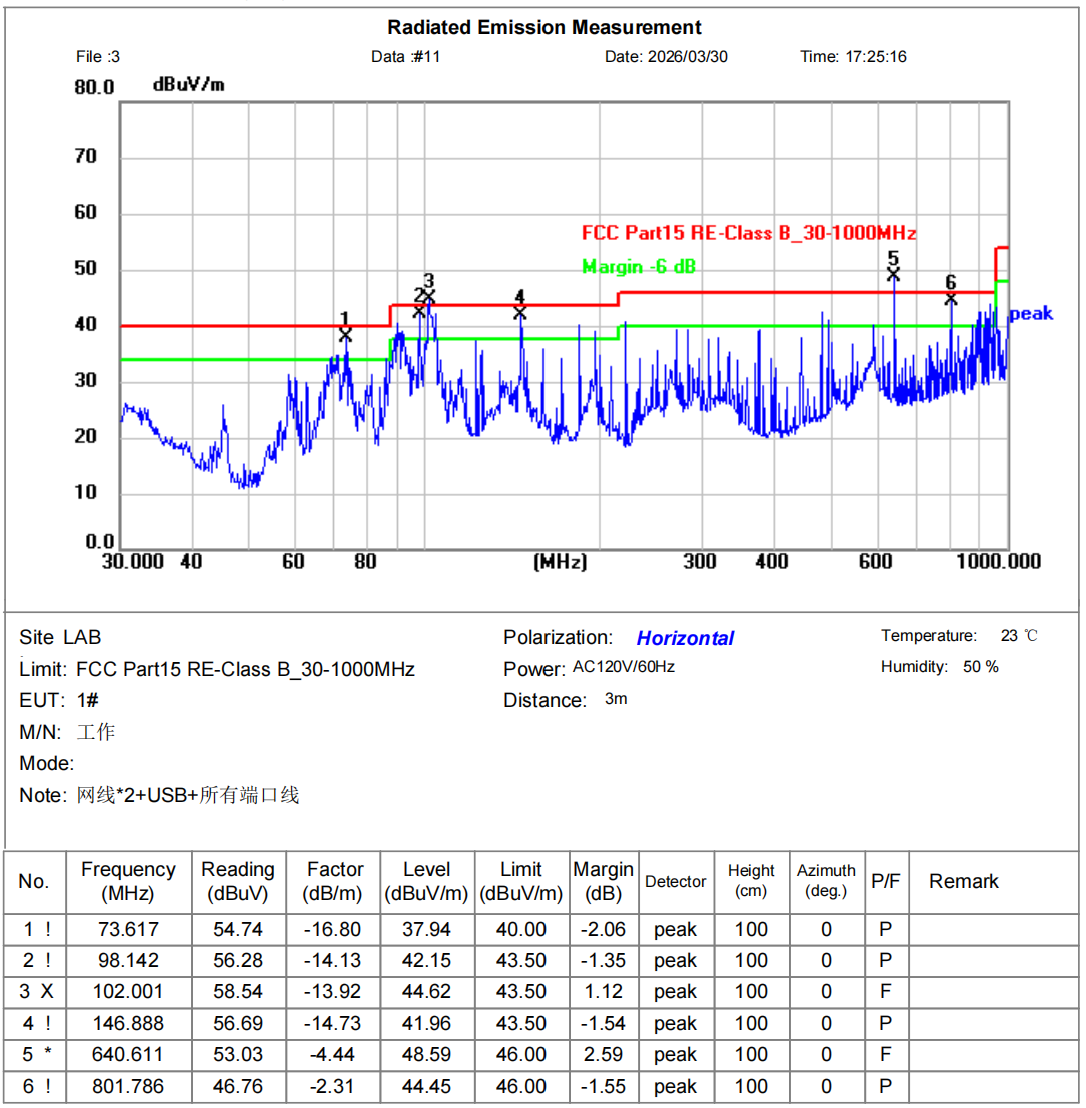

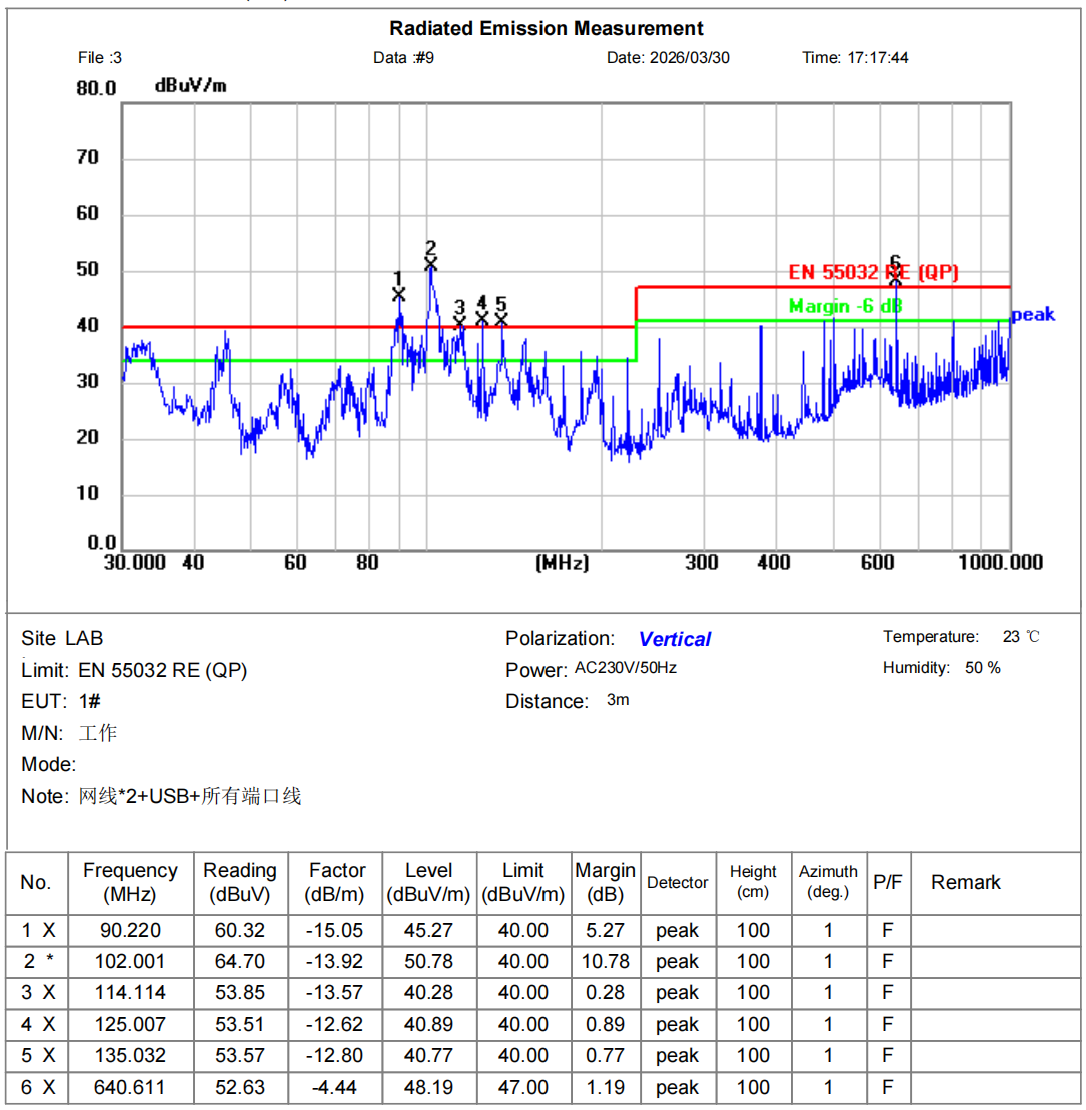

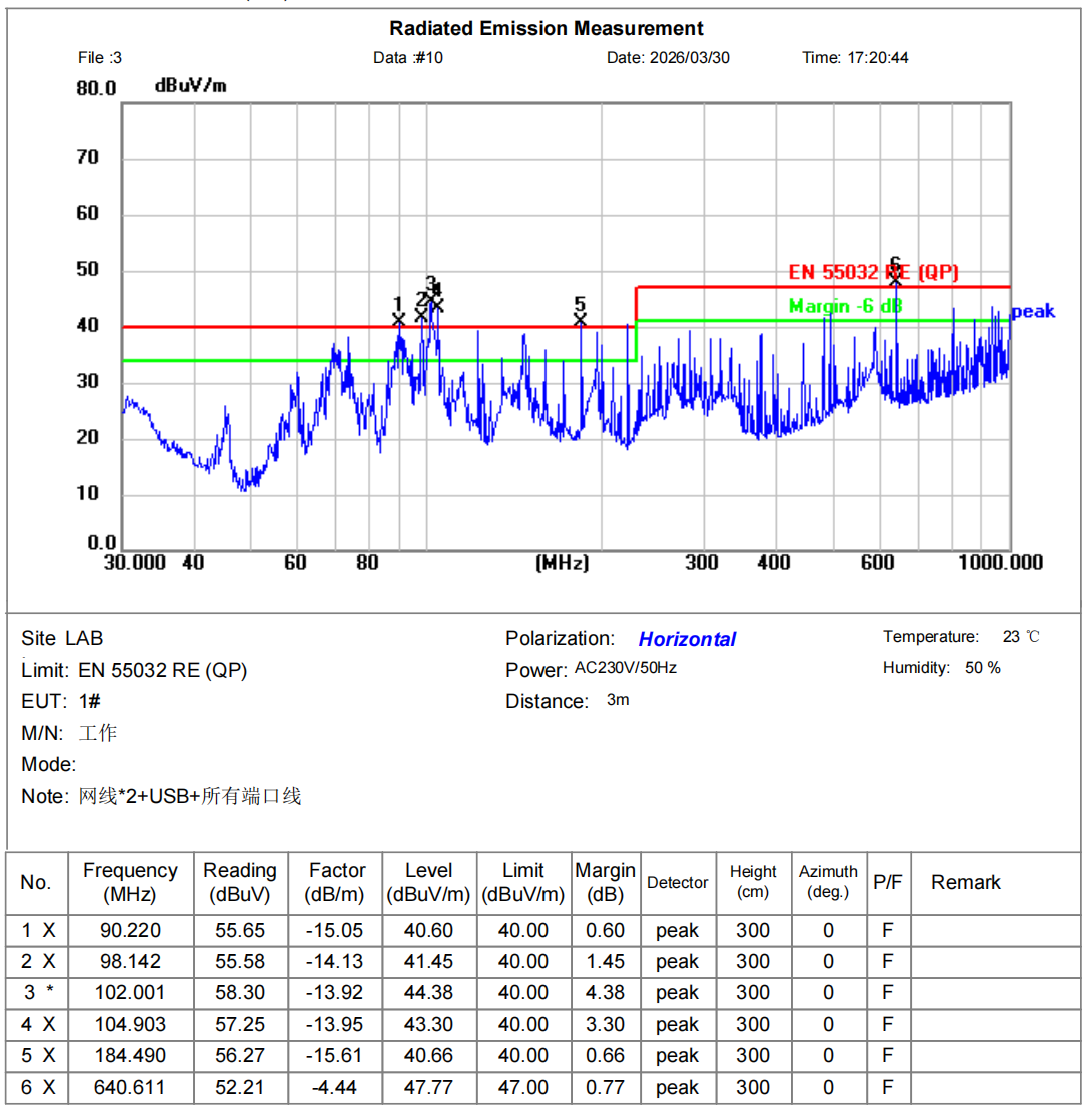

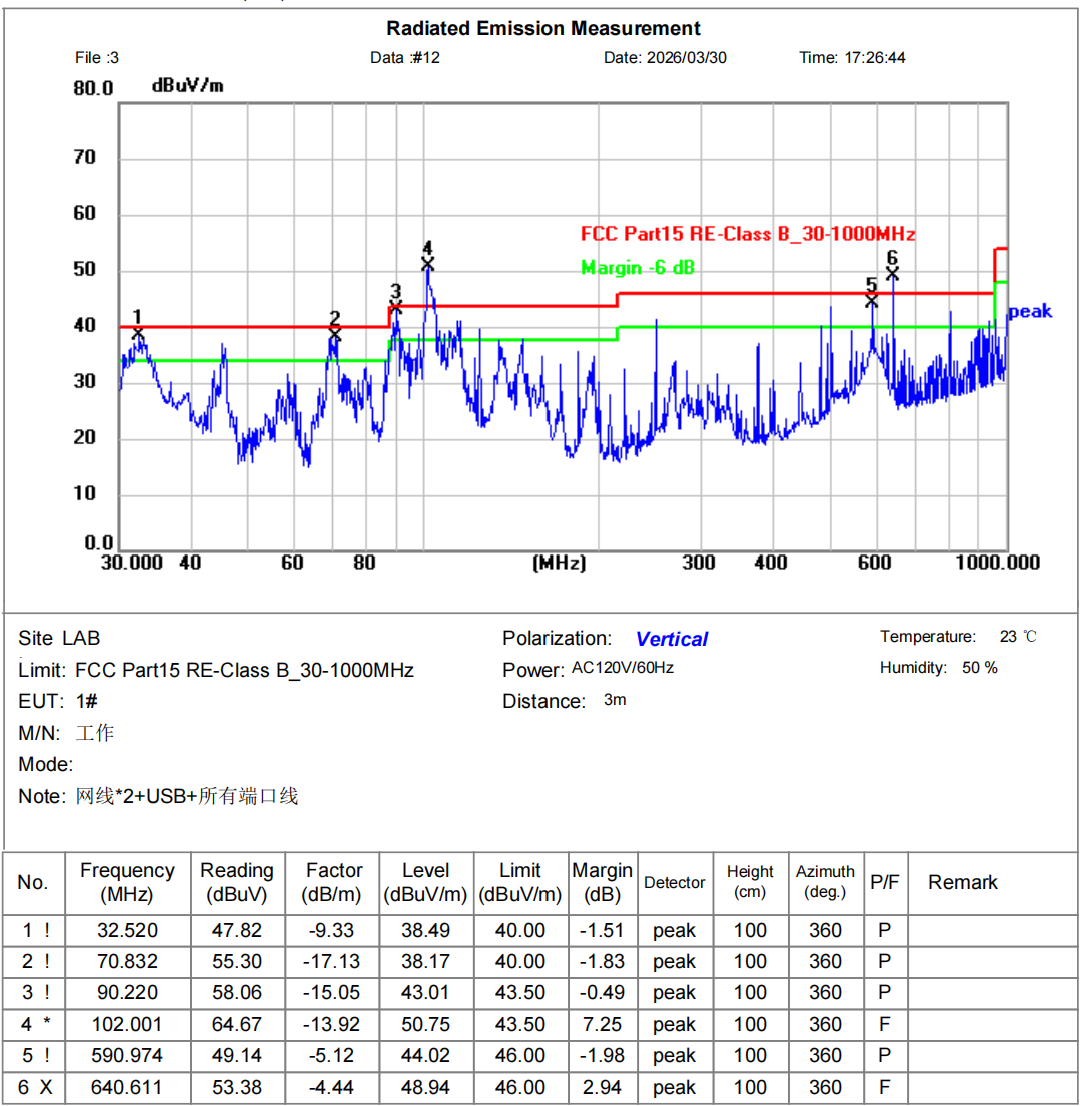

  1.整改前测试数据

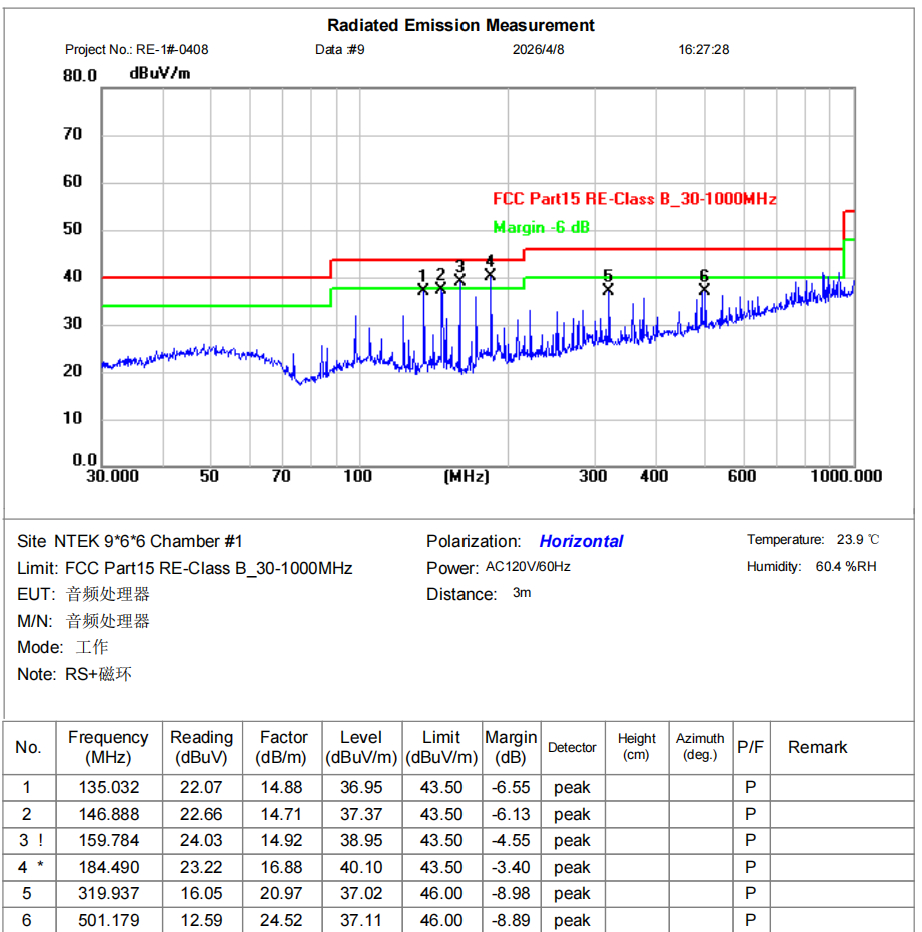

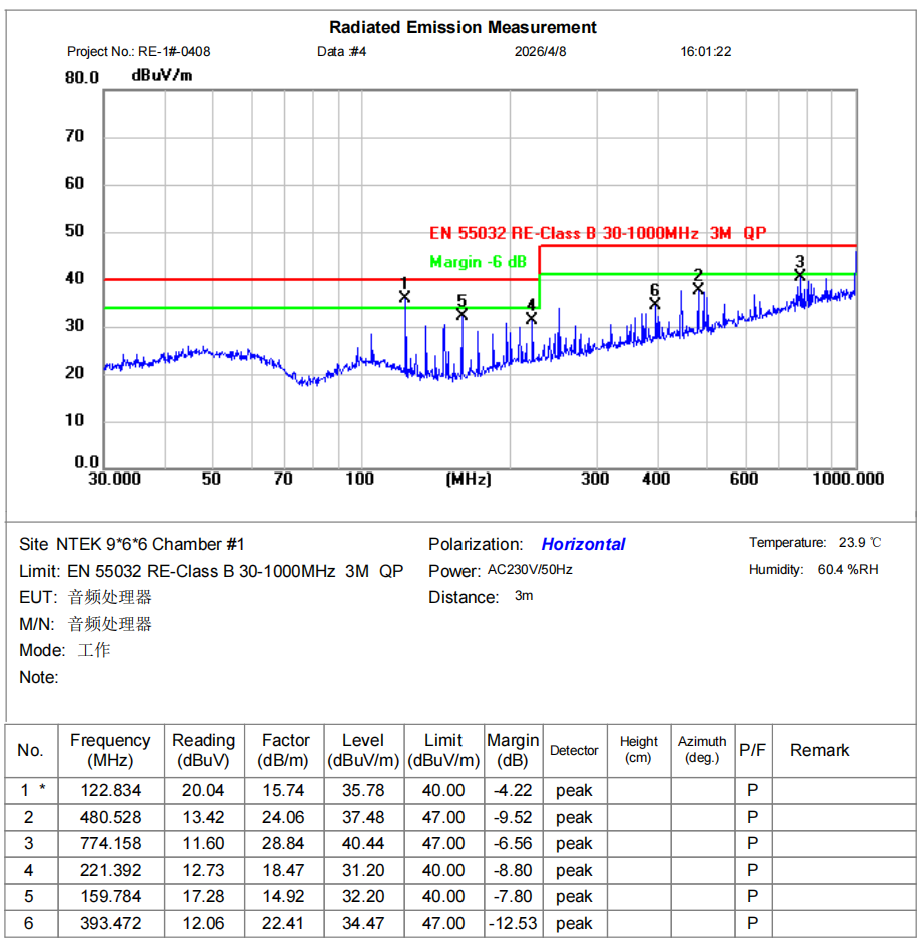

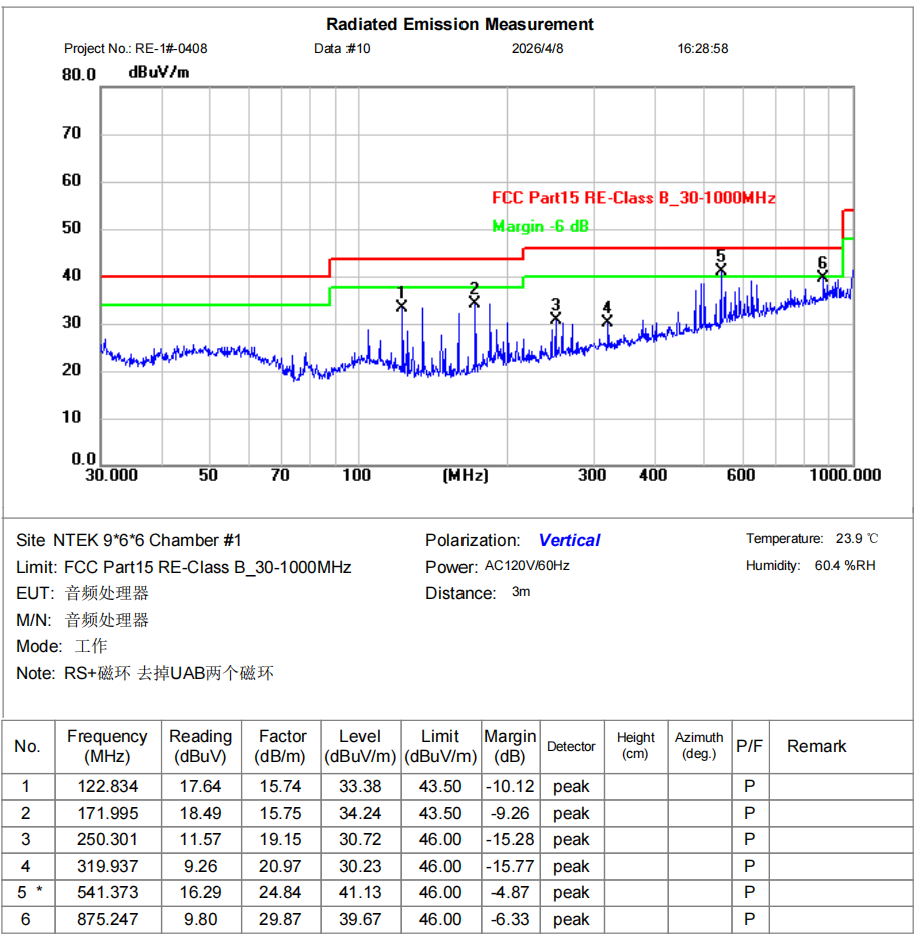

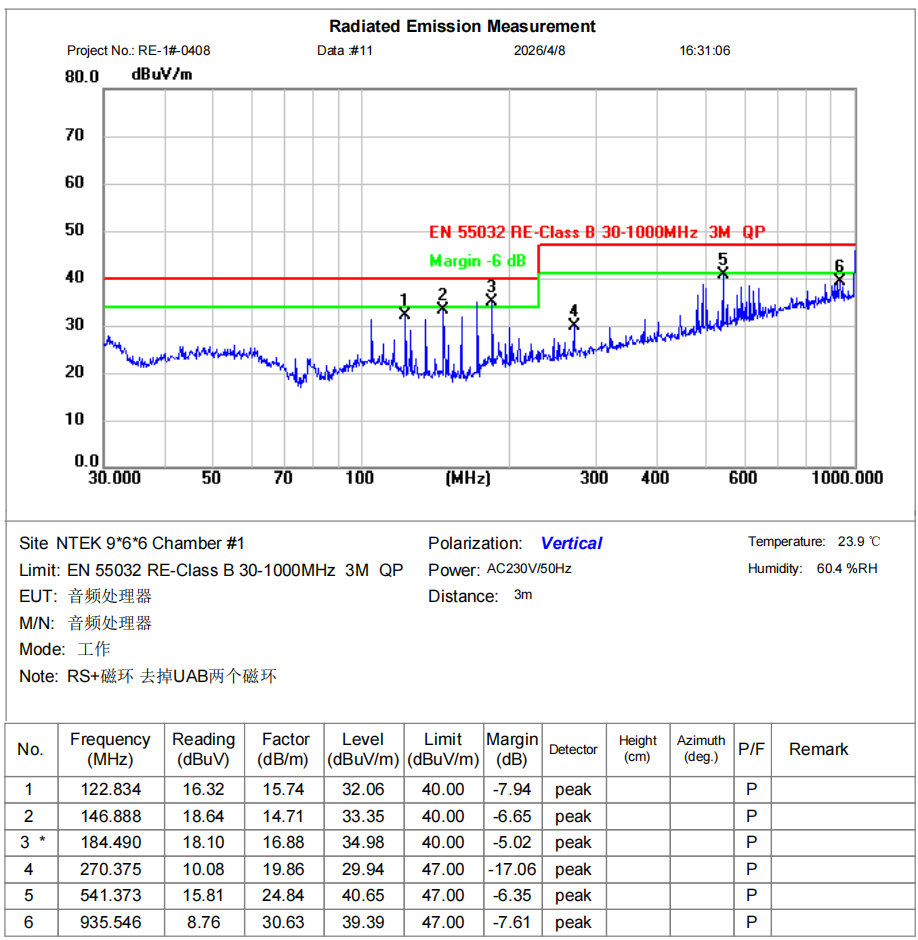

2.整改后辐射测试数据

二．具体整改措施

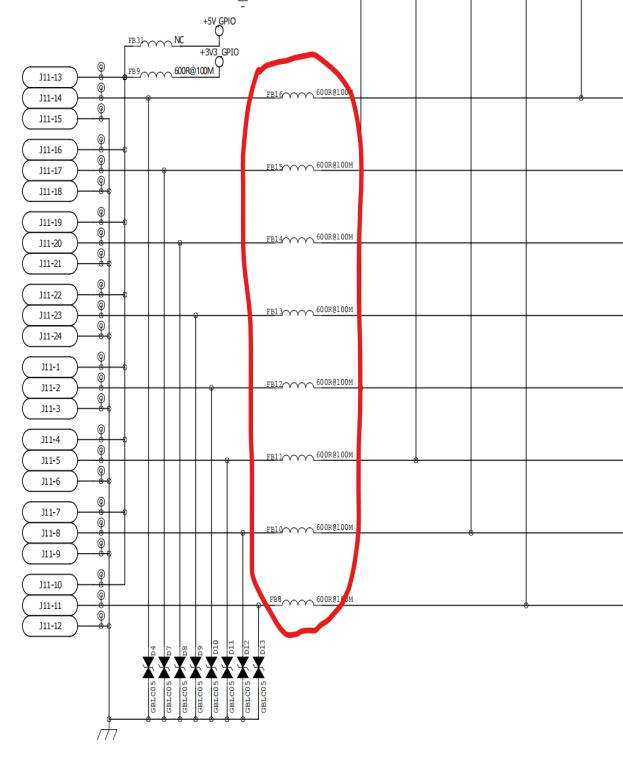

1.磁珠FB8,FB10,FB11,FB12,FB13,FB14,FB15,FB16改为1000Ω/100MHz（南柯电子FB-1608-102），在各磁珠一端各并联一个47pF电容到地；

2.电源输入端与输出端各加个磁环（MCPS-243614-161,用量2颗）再各绕1圈，地线加个磁环（MCNC-170909-410,用量1颗）再各绕2圈；

3.两信号线各加个磁环（南柯电子MCPS-173007-171,用量1颗）和（南柯电子MCPS-203509-201,用量1颗,需要绕上1圈）；

4.每个端子的线头位置用导电布包裹屏蔽，每捆线都绑扎好；

整改后，在上述条件下，测试后，产品功能均正常，符合标准: EN 55032 /CLASS B和FCC Part15B 的EMC/EMI要求。

三．注意事项

1. 电源接地线与金属壳接线牢靠。

2. 金属底壳螺丝要锁紧，保持良好的屏蔽效果。

为巩固整改成果，防范后续EMC/EMI问题反弹，结合整改流程及注意事项，总结出以下针对性建议：

1. 规范生产管控：严格按照整改确定的规格型号（如磁珠、磁环、电容）采购物料，杜绝不合格物料流入生产线；明确磁环绕制圈数、电容焊接、导电布包裹、线缆绑扎等工艺标准，安排专人巡检，确保每台产品工艺统一、符合要求。

2. 强化重点部位维护：聚焦整改注意事项中的关键环节，定期检查电源接地线与金属壳的连接情况，及时处理松动、氧化问题；定期核查金属底壳螺丝锁紧状态，发现松动立即加固，保障屏蔽效果稳定。

3. 建立常态化检测机制：批量生产时，对产品进行EMC/EMI抽样检测，确保产品持续符合相关标准；日常使用中，定期巡检磁珠、磁环、导电布等易损耗部件，发现老化、破损、脱落及时更换，保障产品长期稳定运行。

4. 完善工艺积累：将本次整改措施、注意事项整理为标准化工艺文件，纳入生产规范，为后续同类产品整改、设计提供参考；记录整改过程中的问题及解决方案，形成技术储备，从源头降低电磁干扰问题发生率。

5. 加强使用管理：提醒用户避免将产品放置在强电磁干扰环境中，减少外部干扰影响；若需变更使用环境或新增外接设备，建议提前进行EMC/EMI兼容性测试，确保产品功能不受影响。
