一、背景与问题分析

某型号厨余垃圾处理器在第三方检测中暴露出150kHz-30MHz 传导发射超标(最高超差 22dBμV)，涉属典型共模干扰，不符合新国标电磁兼容要求。

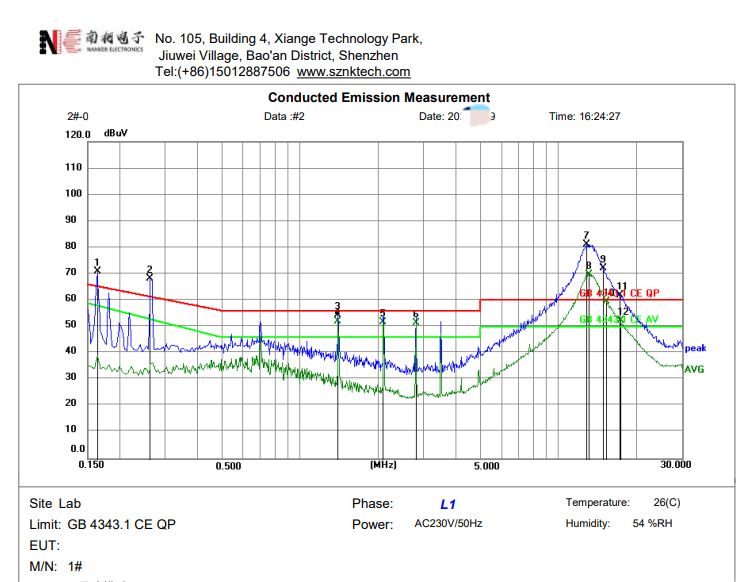

二、整改前

厨余垃圾处理器在12.8MHz频点传导发射超标21.99dB的问题，根据实际情况分析问题主要来源于

1. 干扰源：高速永磁电机驱动电路

2. 耦合路径：电机电枢绕组漏感(8μH)与控制板 GND 形成谐振回路，通过电源地线(阻抗 2.3Ω)向 LISN 注入共模电流

3. 关键缺陷：原共模电感(50mH)在 12MHz 以上阻抗骤降(实测仅 80Ω)，Y 电容(2.2nF)未直接连接金属壳体，形成接地环路。

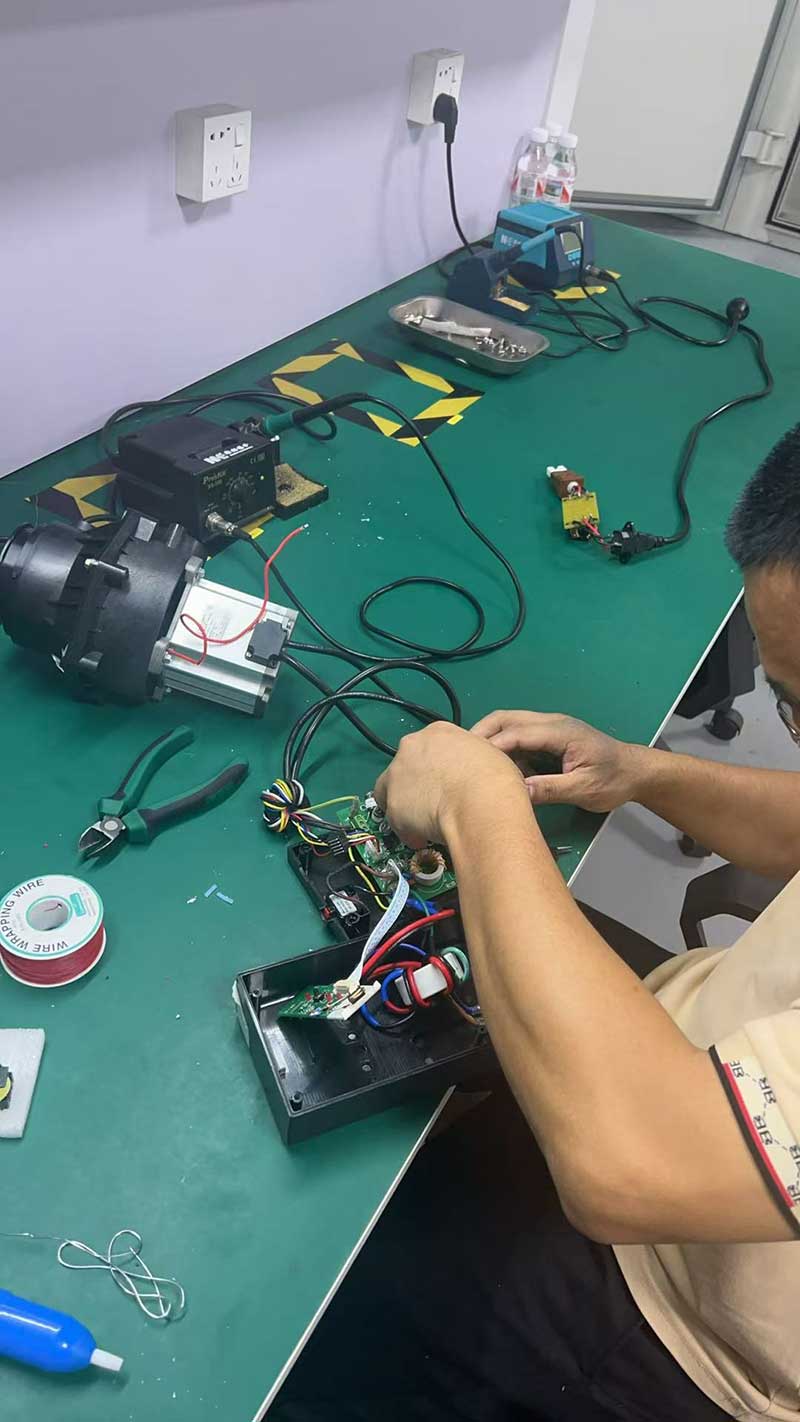

三、整改措施

1. 电源滤波升级：X 电容增至 0.22μF，双绕组共模电感(ACCM01-2814-251B)，AC输入端套3圈纳米晶磁环(MCNC-220614-300)

2. 电机干扰抑制：电枢绕组并联 RC 吸收电路(10Ω/0.1μF)，电刷端加 470pF 瓷片电容。

3.变压器优化：初级绕组外绕屏蔽铜箔，调整绕制顺序：初级→屏蔽层→次级，漏感从 12μH 降至 4μH。

4. 接地系统重构：采用 “热地 - 壳体 - 保护地” 三地合一设计，控制板 GND 与金属底座间增加 Y电容(332)

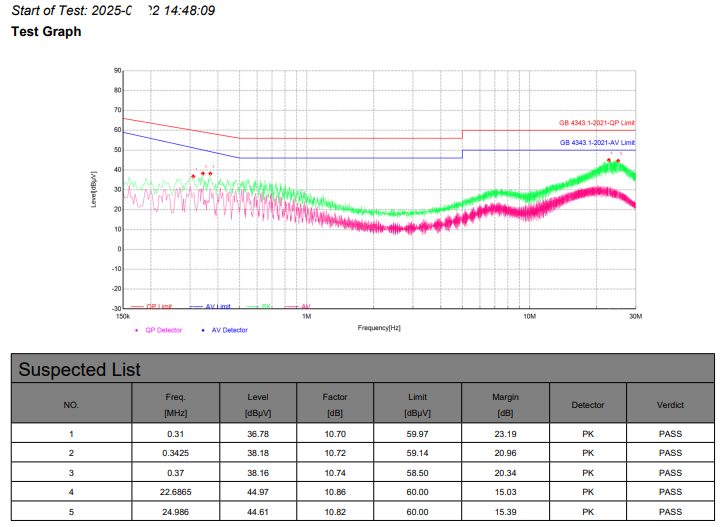

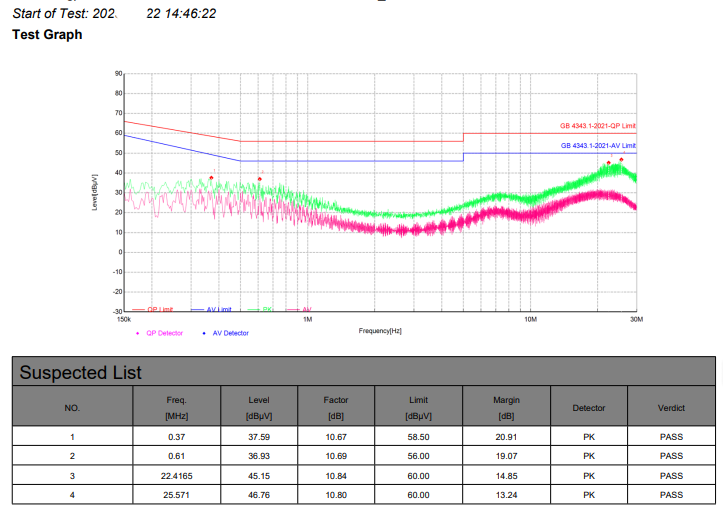

四、整改后

五、总结与建议

1.系统性设计的重要性：传导发射超标非单一元件问题，需从电机 - 电源 - 结构全链路分析。

2.工艺一致性挑战：共模电感绕制公差(±5% 感量)、接地螺钉扭矩(需≥1.5N・m)等生产细节影响整改稳定性，后续需导入 AOI 检测与工艺防错。

3.长期优化方向：探索无刷电机替代(消除电刷干扰)、集成式 EMI 芯片，预研预研无刷电机 + 数字滤波算法。
