随着电子产品的普及，电源适配器的使用越来越广泛。然而，适配器在工作时产生的电磁辐射可能对周围设备和人体健康造成潜在影响。因此，对适配器电源辐射进行整改显得尤为重要。本文将分析一个具体的适配器电源辐射整改案例，探讨整改过程中的关键步骤和技术手段。

案例背景：

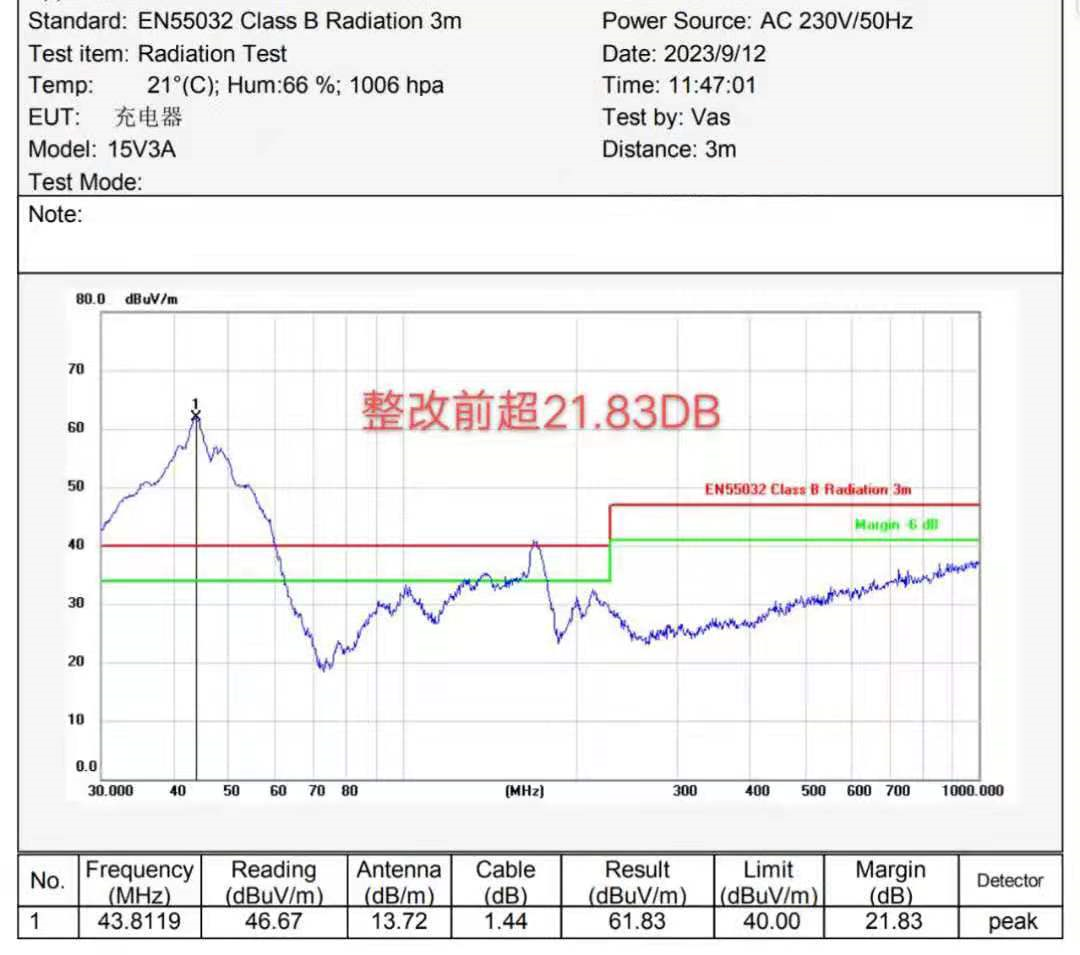

某公司生产的一款电源适配器在电磁兼容性(EMC)测试中发现，其辐射发射超出了相关标准的要求。具体表现为在30MHz至1GHz频率范围内，辐射发射值超过了限值，导致产品无法上市销售。公司决定对这款适配器进行整改，以符合EMC标准。

整改目标

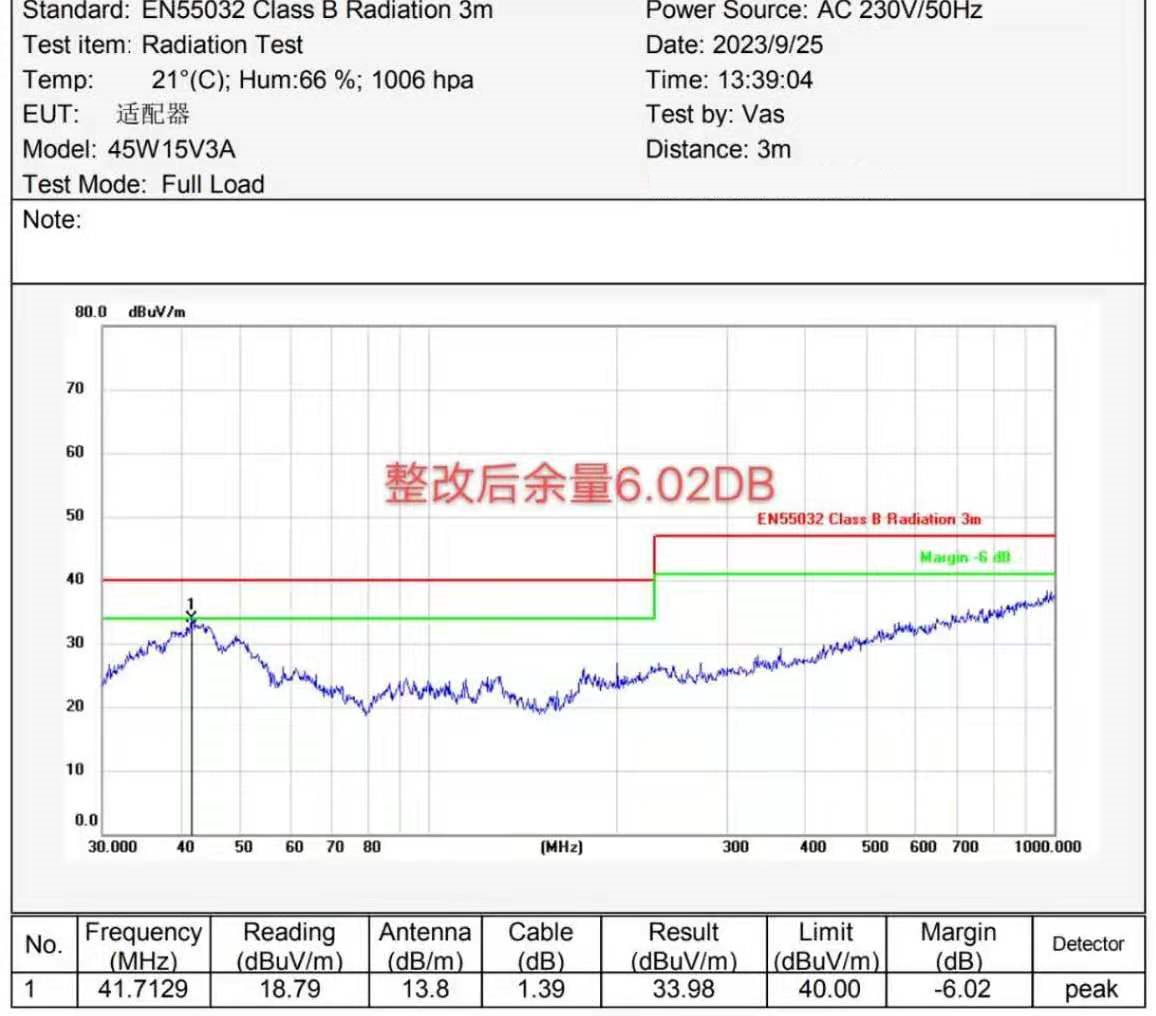

1. 将辐射发射值降低到标准限值以下。

2. 保证整改后适配器的性能稳定，不影响其正常工作。

1. 尽量减少整改成本和时间。

整改过程

1. 问题分析

首先，工程师们对适配器的电路设计、布局和元器件进行了详细的分析。通过近场探头和频谱分析仪的检测，发现辐射源主要集中在开关电源部分，尤其是高频变压器和整流二极管。

2. 屏蔽设计

为了减少辐射发射，工程师们在适配器内部增加了金属屏蔽层，将高频变压器和整流二极管等关键部件包围起来。屏蔽层通过良好的接地，有效地将辐射能量引导至地面，减少了对外部的辐射。

3. 滤波电路优化

在电源输入和输出端增加了滤波电路，包括共模电感和差模电容。这些滤波器可以有效抑制高频噪声，减少辐射发射。同时，对滤波器的参数进行了优化，以确保其在宽频带内具有良好的滤波效果。
