一.背景与问题分析

跑步机作为一种家用及商用健身设备，其电气控制系统通常包含电机、PWM(脉宽调制)电路、继电器等高频元件，这些元件在工作时容易产生电磁干扰(EMI)，导致辐射超标。辐射超标不仅可能影响其他电子设备的正常工作，还可能对人体健康造成潜在威胁。

二.常见的辐射问题包括：

1.电源线传导干扰：电机驱动电路的高频噪声通过电源线传导至外部电网;

2.空间辐射干扰：PWM信号、晶振等高频元件通过空间辐射电磁波;

3.线缆辐射：未屏蔽或未滤波的信号线、电源线成为天线，向外辐射干扰。

三.整改目标

1.CISPR 14(家用电器电磁兼容标准);

2.降低辐射干扰，确保设备在电磁环境中稳定运行;

3.提升用户体验，避免因辐射问题导致的设备故障或安全隐患。

三.整改措施

1.电路板级整改

1.布局优化：将高频元件(如晶振、PWM信号源)远离敏感元件(如单片机、心率检测模块)，并缩短高频信号走线长度。

2.滤波设计：在电源入口处增加低通滤波器，抑制高频噪声;在PWM信号线上添加RC滤波电路，减少谐波辐射。

3.接地设计：采用多点接地方式，将模拟地、数字地、电源地分开布线，最后汇接到一个公共接地点，减少地环路干扰。

2.系统级整改

1.屏蔽措施：对电机和控制板加装金属屏蔽罩，屏蔽罩与机壳良好搭接，确保电磁波无法逸出。

2.线缆处理：对电源线和信号线采用屏蔽电缆，并在接口处加装磁环，抑制共模干扰。

3.散热与抗震设计：优化散热结构，避免因温度过高导致元件性能下降;增加抗震措施，防止连接松动引发干扰。

3.软件优化

1.展频技术：对PWM信号进行展频处理，将能量分散到更宽的频段，降低单点频率的辐射强度。

2.故障诊断：增加软件看门狗和硬件冗余设计，提高系统抗干扰能力。

实际案例参考

四.某品牌跑步机辐射超标整改

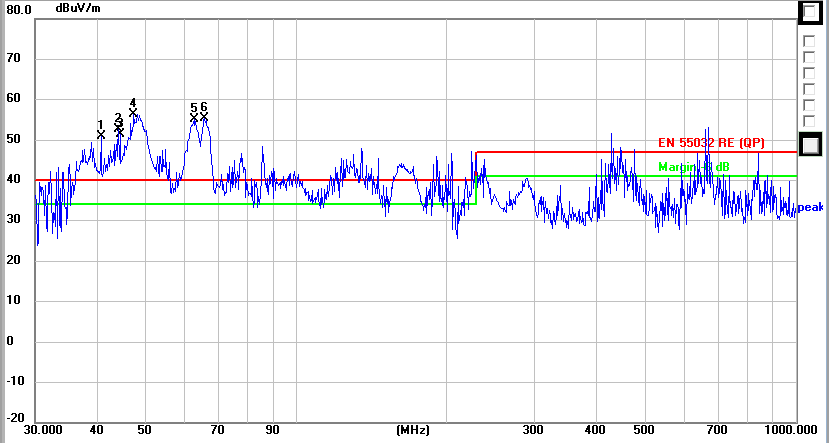

1.问题描述：辐射测试发现30MHz-1GHz频段超标，主要干扰源为电机驱动电路和晶振。

2.整改措施：

1.在电源入口处增加高性能滤波器;

2.对晶振电路重新布局，远离板边并增加屏蔽;

3.采用展频技术降低PWM信号辐射。

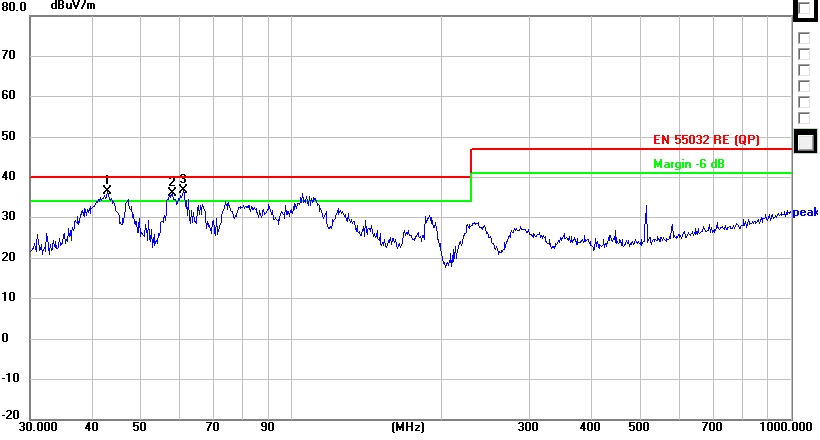

五：整改结果：辐射值下降15dB，通过EMC认证。

六：总结与建议

1.设计阶段预防：在跑步机设计初期引入EMC设计规范，优化电路布局和布线，降低整改成本。

2.测试与验证：在产品开发过程中进行预测试，及时发现并解决辐射问题。

3.持续改进：跟踪国内外EMC标准更新，确保产品符合最新法规要求。

通过以上措施，跑步机的电磁兼容性能可显著提升，为用户提供更安全、可靠的使用体验。
