在现代生活中，蓝牙音箱已成为人们娱乐和工作中的常用设备。然而，电磁兼容性问题常常困扰着制造商，尤其是辐射干扰问题。以下是某蓝牙音箱功放模块辐射整改的详细案例，旨在为相关工程人员提供参考。

案例背景

某蓝牙音箱在电磁兼容性(EMC)测试中，发现其辐射发射超过标准限值，主要集中在30MHz至1GHz频段。这一问题不仅影响产品的市场准入，还可能对用户设备造成干扰。因此，必须进行整改以符合相关法规要求。

问题分析

经过初步分析，确定以下问题为主要原因：

1. 电源噪声：电源部分的噪声通过电源线传导至功放模块，进而产生辐射。

2. 接地不良：接地设计不合理，导致电流回路不畅，增加了辐射发射。

3. PCB布局问题：PCB布局不合理，高频信号线过长且未进行有效屏蔽，导致辐射泄漏。

4. 屏蔽不足：功放模块及关键电路未进行有效屏蔽，对外界电磁干扰敏感且自身辐射较大。

整改措施

1. 优化电源设计

l 在电源输入端增加滤波电路，采用共模扼流圈和电容组合，有效滤除电源噪声。

l 使用低ESR(等效串联电阻)的电容，改善电源纹波，减少噪声源。

2. 改善接地设计

l 重新设计接地布局，采用多点接地方式，缩短接地路径，减少地线阻抗。

l 在PCB设计中，增加地线宽度，确保良好的接地效果。

3. 优化PCB布局

l 重新布局PCB，将高频信号线缩短，并采用地线隔离，减少辐射泄漏。

l 关键电路部分采用局部屏蔽设计，使用金属罩进行屏蔽，有效抑制辐射。

4. 增加屏蔽措施

l 对功放模块整体进行屏蔽处理，使用导电性能良好的金属材料制作屏蔽罩，并确保良好的接地。

l 在关键信号线和接口处增加磁环，进一步抑制高频辐射。

整改效果

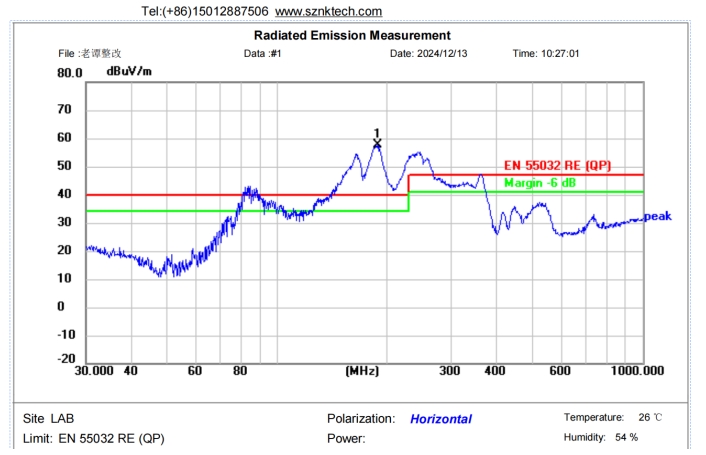

经过上述整改措施，蓝牙音箱再次进行EMC测试，结果显示辐射发射值显著降低，完全符合相关标准要求。具体数据对比如下：

整改前：辐射发射值在30MHz至1GHz频段内最高超出标准限值10个多dB。

整改后：辐射发射值在相同频段内均低于标准限值3dB以上的余量。

总结

通过本次整改案例，可以看出合理的电源设计、良好的接地、优化的PCB布局和有效的屏蔽措施是解决蓝牙音箱功放辐射问题的关键。制造商在产品设计初期应充分考虑电磁兼容性问题，采取相应的预防措施，以确保产品顺利通过EMC测试，提高产品的市场竞争力和用户体验。
