在做新能源汽车、电池管理系统、光伏逆变器、充电桩等项目时，有没有遇到过这样的情况：

实验室EMC一上电，传导、辐射一片“红”，浪涌、静电、EFT动不动就死机、重启?

明明原理没问题，为什么“新能源电子EMC整改”总是拖慢项目进度、推高成本?

一、新能源电子+EMC：到底难在哪?

先搞清两个概念：

新能源电子：主要指新能源汽车、光伏发电、风电、储能、电源模块、充电设施等相关的电力电子装置和控制电子。典型代表有：OBC、DC/DC、车载充电机、BMS、驱动逆变器、光伏逆变器、储能变流器、充电桩控制单元等。

EMC(电磁兼容)：一方面要求设备自身对外发射干扰不能超标(EMI)，另一方面要能承受来自电网、车载线束、空间电磁环境的各种干扰(EMS)。

新能源电子的EMC难度，比很多传统电子设备要高得多，主要因为：

功率大、开关频率高：

逆变器、DC/DC动辄几千瓦、几十千瓦，高dv/dt、高di/dt产生丰富的高频谐波和共模干扰。

电压等级高：

动力电池高压系统、光伏直流侧常在数百伏甚至更高，EMC问题性质量变。

线缆长、环境复杂：

车载线束、光伏字符串、电池簇之间的线缆很长，天然就是“优良天线”，容易发射也容易接收干扰。

应用场景苛刻：

车上：振动、温度变化大，周围还有各种无线通信。

光伏、储能现场：雷击浪涌、工矿环境、电网波动明显。

所以，新能源电子EMC整改如果只靠“临时加磁环、乱贴铜箔”，通常很难从根本上解决问题。

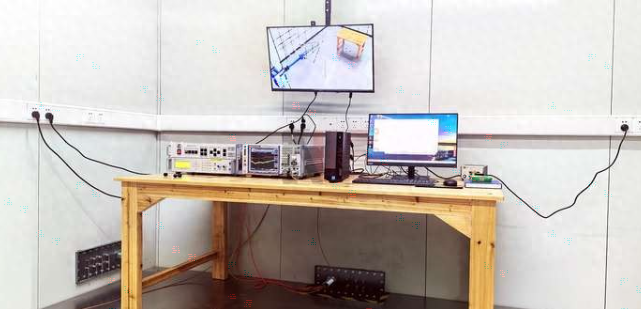

二、新能源电子常见EMC测试与“挂科”表现

1. 发射类(EMI)

传导发射：

通过交流输入线、直流母线、信号线把干扰送出去，在规定频段内(如150kHz～30MHz)测量限值。

辐射发射：

设备和线缆通过空间辐射电磁干扰，在几十MHz到几百MHz甚至更高频段测量强度。

典型现象：

某些频点明显超限，曲线像“锯齿”一样到处冒尖。

某些机型在开关频率倍频附近特别突出。

2. 抗扰度类(EMS)

静电放电(ESD)

电快速瞬变脉冲群(EFT)

浪涌(Surge)

射频辐射抗扰度(RS)

传导骚扰抗扰度(CS)

电压跌落、短时中断

新能源电子中常见问题表现：

PCS、逆变器并网时，浪涌一打就保护、掉电。

车载OBC在EFT测试中频繁重启，充电中断。

BMS在ESD/RS时电压采样跳变，SOC计算异常。

充电桩在RS测试下通讯中断、触摸屏失灵。

这些“症状”就是后续新能源电子EMC整改的切入点。

三、整改总体思路：先看路径，再谈手段

不管是哪一类新能源设备，EMC整改都离不开三个要点：

干扰源(Source)—耦合路径(Path)—敏感受体(Victim)

先弄清 谁在“吵”、吵声怎么传、谁听得难受;

再根据情况决定在源头抑制、路径阻断还是在受体加固。

可以把整改过程拆成四步：

读报告、看波形：

找到超标的频段、相应的工况(满载、轻载、切换瞬间等)。

结合电路和结构分析路径：

比如：

高频共模干扰沿着电源线+地线出去;

开关节点通过寄生电容耦合到外壳，再通过线缆辐射。

选定“性价比最高”的整改点：

优先改 布局布线、回路路径

然后补充 滤波器、共模扼流圈、屏蔽、抑制器件

小步验证+正式复测：

在样机上做局部试验(加临时元件、改接地方式)

效果稳定后，再固化成正式硬件和工艺方案

四、针对发射超标的新能源电子EMC整改方法

1. 开关电源和逆变桥的“噪声治理”

新能源设备中，IGBT/MOSFET 组成的逆变桥、DC/DC模块通常是主要噪声源。

整改思路：

合理选择开关速度：

不是越快越好，适当减缓边沿，配合吸收回路抑制尖峰。

优化环路面积：

高频电流回路(如开关管→变压器→回路电容)尽量紧凑布局，减小辐射。

增加合适的RC/RCD吸收网络、缓冲电路：

减少过冲和振铃，降低高频能量。

对开关节点布线进行屏蔽和地平面处理：

走线短、粗、靠地，避免跨分割区、跨大缝隙。

2. 传导发射整改：电源与直流母线

在交流输入端增加 共模+差模EMI滤波器，根据功率段配置合理的电感、电容和Y电容。

直流母线端增加 X电容、共模扼流圈，抑制高频成分传回电源侧或其他模块。

合理规划接地：PE线、机壳地、信号地之间关系清晰，避免杂乱多点接地引入新的共模干扰。

3. 辐射发射整改：线缆与机壳

线缆管理：

强电与弱电线束分开布线，避免平行长距离耦合;

对长线缆加装适当的共模磁环、扼流圈;

使用屏蔽线缆，屏蔽层在规定一端或两端可靠接地。

机壳屏蔽：

金属壳体之间用导电垫片或弹片确保电气连续;

合理设计进线孔、通风孔的位置和尺寸，避免形成“缝隙天线”;

局部高干扰区域加屏蔽罩，并与地良好连接。

五、针对抗扰度不过的新能源电子EMC整改方法

1. 静电放电(ESD)整改

新能源设备现场环境多变，人员接触机会多，ESD问题非常常见。

思路：结构+电路双管齐下

结构层面：

人员易接触部位尽量使用绝缘面板或增加防护层;

金属外壳与保护地可靠连接，为静电提供安全放电路径。

电路层面：

通讯接口、按键、USB、网口等处布置TVS管或专用ESD器件;

对进入MCU、FPGA的关键信号增加串联电阻+RC滤波;

适当增加电源去耦，避免ESD能量通过电源线“打进”敏感芯片。

软件层面：

设置看门狗、异常检测与自动恢复机制，防止ESD引起的程序卡死。

2. EFT、浪涌整改

电网环境复杂，光伏、储能、充电设施更是面对大量开关动作和雷电环境。

电源入口使用针对新能源应用的 EMI/EMS一体电源模块或浪涌保护器件;

对接触市电和长线的接口，加压敏、电感、RC吸收等多级防护;

在直流侧合理布置浪涌保护，尤其是光伏输入端、储能电池端;

关键控制板与功率板之间以光耦、CAN隔离芯片等方式做好隔离，减少能量耦合。

3. 射频辐射/传导骚扰整改(RS/CS)

在大量无线通信、车联网、现场通信存在的情况下，RS/CS不过的情况也不少见。

对模拟传感信号(如电流、电压检测、温度采样)采用屏蔽线缆和低通滤波;

数字信号尽量差分(如CAN、RS-485)，保持对称，减小共模耦合;

控制板上的MCU、通信模块周围加强地平面完整性和去耦;

通信接口前增加共模电感和浪涌/ESD综合防护器件。

六、结合典型应用场景看新能源电子EMC整改要点

1. 新能源汽车：OBC、DC/DC、BMS

OBC / DC/DC：

大功率、高频开关，是E MI主来源。

合理设计LC滤波、共模扼流圈和Y电容网络，兼顾EMC与安全泄漏电流要求。

机壳与车身接地、PE线管理要清晰，避免形成杂散回路。

BMS：

采样线长、信号微弱，对ESD、RS、CS非常敏感。

重点是采样线屏蔽、前端滤波、电源隔离，以及软件滤波与故障处理逻辑。

2. 光伏逆变器/储能变流器

光伏直流侧线缆长，易引雷击浪涌，需要专门的直流浪涌保护。

交流侧并网，必须应对电网侧的浪涌、跌落等问题。

机柜内部的模块布局和接地体系决定了辐射和抗扰的基础水平。

3. 充电桩及配套电子

充电枪线缆长，通讯线与电源线混走，容易互相耦合。

主控板要能承受强电侧的浪涌与快速瞬变，同时保证人机界面、通讯模块不受干扰。

接口、触摸屏、防护外壳的ESD设计很关键。

七、把整改前移：设计阶段如何减少后期痛苦?

如果每个项目都等到“送检→大面积不过→新能源电子EMC整改”这条路，成本和时间都会被动。

更高效的做法是在设计阶段就把EMC当作硬约束。

可以从几方面入手：

方案和器件选型环节：

优先选用已通过相关EMC认证的电源模块、通信模块;

对于高压大功率部分，选型时就考虑开关速度可调、带软开关等特性的方案。

PCB设计规范化：

建立适用于新能源的PCB布线规范：地平面、分区、差分线、关键回路等都有明确要求;

设计评审时，把EMC作为专项条目检查，而不是附带项。

结构与线束设计阶段：

提前规划线缆走向、屏蔽方式、接地点;

预留滤波器件和屏蔽结构的安装空间。

样机阶段做预兼容测试：

使用简单的ESD枪、近场探头、传导骚扰注入等手段先做自测;

在问题还“苗头阶段”就处理掉，而不是等到正式大电平实验再被动整改。

八、让每一次新能源电子EMC整改变成“经验资产”

新能源电子项目多、周期紧，如果每次整改都“从零开始摸索”，势必浪费大量时间。更好的方式是把经验沉淀出来：

建立内部的 EMC问题与整改案例库：记录项目背景、测试结果、问题点、整改措施、最终效果。

把成熟做法固化成 设计指南、BOM选型清单、布线示例、结构参考设计。

与第三方实验室保持长期合作关系，不仅看报告，更交流思路和趋势。

这样，新能源电子EMC整改不再只是一次次“救火”，而是推动企业技术能力进阶的抓手。

小结：看懂新能源电子EMC整改的几个关键点

用几句话收个尾，方便记忆：

新能源电子功率大、电压高、线缆长、场景复杂，EMC难度天然更高。

发射问题重在 控制噪声源+优化回路+做好滤波和屏蔽;

抗扰度问题则需要 结构、电路、软件多层配合;

设计阶段就把EMC当成约束条件，远比后期“大修大改”省时省钱;

每一次新能源电子EMC整改，都可以变成下一款产品的“隐形优势”。
