医疗设备在做电磁兼容(EMC)测试时，为什么常常“首检不过、反复整改”?整改到底是改哪里、怎么改、谁来主导?很多研发、测试和生产人员面对“医疗设备电磁兼容整改”这几个字，多少都有点压力。

一、为什么医疗设备对电磁兼容要求特别严?

先弄清一个问题：医疗设备为什么要特别强调电磁兼容?

简单说，因为 它直接关系到患者和使用人员的安全。

医疗设备通常与人体直接或间接连接，一旦被外界电磁干扰影响，可能出现误报警、数据错误甚至功能失效。

医疗环境里各种设备密集：心电监护、呼吸机、输液泵、影像设备、无线设备……互相干扰的风险远高于普通工业场景。

国际和各国法规，对医疗设备EMC有专门标准和更严格的限值要求，例如基于 IEC 60601-1-2 体系的各类EMC要求。

所以，一台医疗设备如果电磁兼容不过关，不只是“上不了市”，更是 不能放心交给医生和患者使用。

二、电磁兼容没过，常见问题会表现在哪些测试项目上?

在整改之前，通常已经经历过一次或多次EMC测试。医疗设备常见的EMC测试项目大致可以分成两类：

电磁发射(EMI)：设备对外“吵不吵”，会不会干扰别人

传导发射：从电源线、信号线把干扰带出去

辐射发射：通过空间把电磁波“辐射”出去

电磁抗扰度(EMS)：外界吵不吵时，设备自己能不能扛得住

静电放电(ESD)

电快速瞬变脉冲群(EFT)

浪涌(Surge)

射频骚扰抗扰度(RS)

传导骚扰抗扰度(CS)

电压跌落、短时中断等

测试不过的表现可能包括：

屏幕闪烁、黑屏、花屏

按键失灵、死机重启

测量数据明显偏离、波形畸变

报警误触发或漏报

通信中断、无线连接异常

整改工作，就是围绕这些异常表现，找出“电磁路径”和薄弱环节，采取针对性措施。

三、医疗设备电磁兼容整改的一般思路

很多人一听“整改”，脑海中蹦出的第一反应就是：加磁环、加滤波器、贴屏蔽铜箔。

这些方法确实常用，但如果不搞清问题的根本路径，很容易 改了半天、效果有限、成本还上去不少。

一个更系统的整改思路可以概括为四步：

定位问题：出在哪个测试项目、哪种工况、哪个频段

分析路径：干扰是从哪里产生、怎样耦合到敏感电路或外部

选择手段：在“源头—路径—受体”三点中找到最合适的落脚点

验证效果：小范围改动—实验室预验证—正式复测

这四步并不是一次性的，更像是一个迭代过程，逐步逼近最优方案。

四、按照问题类型分：发射超标怎么改?抗扰度不过怎么改?

整改时，通常可以按“发射”和“抗扰度”两大问题来分别考虑。

1. 发射超标(EMI)整改思路

典型现象：

传导发射在某几个频段超限

辐射发射在几十MHz到几百MHz存在峰值过高

常见原因与思路：

(1)开关电源、DC/DC 模块噪声过大

在输入输出侧增加合适的共模/差模EMI滤波器

优化电源地回路面积，减小高di/dt回路

确保开关节点走线紧凑、靠近地平面

(2)信号线、线缆像“天线”一样对外辐射

缩短信号回路长度，使用屏蔽线缆

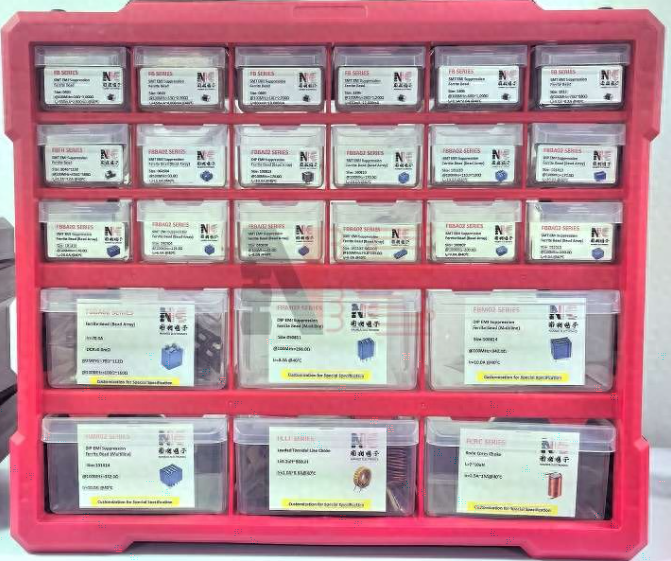

适当加磁环、共模扼流圈，抑制共模干扰

合理布置线缆走向，避免跨越缝隙、穿过敏感区域

(3)接地和屏蔽体系不完善

检查机壳接地、屏蔽层接地是否可靠

避免大量“悬空屏蔽”或“多点接地却无规划”

合理设计机箱缝隙、通风孔，必要时加导电垫片

总的原则是：

先抑制源头，再优化路径，最后再靠补救措施收尾。

而不是一开始就大量堆磁环和屏蔽材料。

2. 抗扰度不过(EMS)整改思路

典型现象：

静电放电时设备重启或屏幕异常

EFT或浪涌测试时，通信中断、死机

射频场照射时，测量数值偏移、界面错乱

常见措施：

(1)静电放电(ESD)

外壳结构上减少尖锐金属裸露，增加绝缘距离

按键、接口周边增加屏蔽结构或防护设计

在接口处增加ESD保护器件(如TVS二极管)

在软件中设计异常复位机制和数据保护机制

(2)EFT、浪涌等电源干扰

电源入口使用合适的电源滤波模块

L、N、PE的布局符合EMC设计原则，避免不必要耦合

在敏感电路前加隔离、浪涌保护器件

采用分级稳压、电源分区方式，提高关键模块的供电稳定性

(3)射频场、传导骚扰

合理划分模拟、数字、电源地，减少耦合

在关键信号线加入共模电感、RC滤波

对敏感模拟信号采用屏蔽走线或屏蔽线缆

通过金属壳体、隔离舱等结构手段减少外界场的进入

抗扰度整改的核心，是让敏感电路对干扰“不敏感”，同时在硬件和软件上都预留冗余与恢复能力。

五、从整机到细节：整改时可以重点检查的几个方面

1. 系统层面

接地策略：安全地、功能地、屏蔽地之间是否规划清晰

模块布局：高噪声模块(如开关电源)是否远离敏感模拟电路

线缆布置：强电、弱电、电源、信号线是否分层、分区布线，避免平行长距离耦合

机壳与屏蔽：是否形成完整的“屏蔽壳”，缝隙位置是否合理

2. PCB 设计层面

是否使用完整的地平面，避免大面积分割导致不良回流

高频回路是否尽量靠近器件，减小环路面积

差分信号走线是否平衡、等长、靠近

模拟与数字地是否合理处理，避免“伪单点接地”

关键器件旁是否有就近的去耦电容

3. 器件与接口层面

电源入口是否有合适的EMI滤波模块或共模扼流圈

USB、以太网、串口等接口是否有ESD/浪涌保护

电机驱动、继电器等产生大干扰的器件是否加了吸收回路、抑制措施

传感器接口是否采取了屏蔽和滤波措施

整改时往往不是只改一个点，而是在整体结构不变的前提下，找到性价比最高的“关键点”进行增强。

六、医疗设备整改时还要兼顾哪些特殊要求?

安全标准联动

EMC整改不能破坏安全相关设计，例如接地方式、绝缘距离、爬电距离、漏电流控制等。

在增加屏蔽、连接地线、调整接地方式时，要同时考虑安全标准要求。

可靠性和可维护性

不能只为了通过一次实验室测试就堆砌材料，造成结构复杂、生产装配困难，后期维护成本高。

整改方案要能在量产中可稳定实施，并且具有可重复性。

医疗环境特性

有的设备在 ICU、手术室、救护车等环境中使用，周围设备种类繁多、干扰复杂。

整改验证时尽量考虑极端工况，必要时增加现场验证。

软件与硬件配合

很多干扰下的异常表现，最终会体现在软件层面。

通过看门狗、异常检测与自动恢复机制，可以让设备在短暂干扰后快速恢复工作，不至于“死机不动”。

七、从源头减少整改压力：设计阶段如何考虑EMC?

如果每个项目都是“先设计完再去测试、再整改”，周期和成本都会被动。更理想的做法是在 设计阶段就把EMC当成基本约束条件。

可以从以下几个方面提前布局：

物料选型时考虑带有EMC增强的器件和模块，如带滤波的电源模块、具备EMC优化的接口芯片等;

PCB设计阶段就按EMC原则布线，而不是后期再补救;

在结构设计和线缆设计阶段，提前预留屏蔽空间、滤波位置和接地点;

样机阶段进行若干次“预兼容测试”，即使用小型EMC测试设备或简化环境做初步验证，避免到正式实验室才发现问题。

这样做的结果是：

正式EMC测试时，问题数量减少、严重程度降低;

真正需要整改时，更有方向感，不至于“东一榔头西一棒”。

八、如何与EMC实验室和第三方机构高效配合整改?

很多医疗设备企业会把EMC测试交给第三方实验室，这时沟通方式也会直接影响整改效率。

建议注意几个要点：

带上能决策和了解设计细节的工程师，而不是只让测试人员单独对接。

将设备的工作模式、最敏感工况提前说明，让实验室在这些工况下重点观察。

对每次测试的失败频段、失败形式做详细记录，整理成技术报告，便于回到公司内部复盘。

对于复杂问题，可以和实验室工程师一起在现场尝试临时加磁环、改接地等“小实验”，为后续正式整改方案提供依据。

良好的合作模式，能让一次次整改变成有意义的经验积累，而不是单纯的“返工”。

总结：医疗设备电磁兼容整改的核心思路

可以用一句话来概括医疗设备电磁兼容整改：

看清问题 → 找准路径 → 精准下手 → 注意安全与可靠性约束。

当你在项目中遇到“医疗设备电磁兼容整改”时，不妨按以下小清单来梳理：

明确是发射问题还是抗扰度问题，具体是哪一项测试不过;

找出与问题对应的干扰源、耦合路径和敏感受体;

优先在设计层面和系统层面优化，再辅以滤波、屏蔽等手段;

兼顾安全标准、量产可行性和维护便利性;

在新项目中尽量前移EMC考虑，把整改变为“设计中的预防”。

这样，电磁兼容就不再只是“最后一关的大难题”，而会逐步成为医疗设备研发流程中可控、可规划的一部分。
