一.背景与问题分析

气压阀板的EMC设计是保障工业自动化系统稳定运行的核心环节，正如心脏瓣膜维系生命，气压阀板以毫米级的精准调控，守护着现代生活的每一口呼吸、每一度温暖、每一次安全出行。

二. 整改前

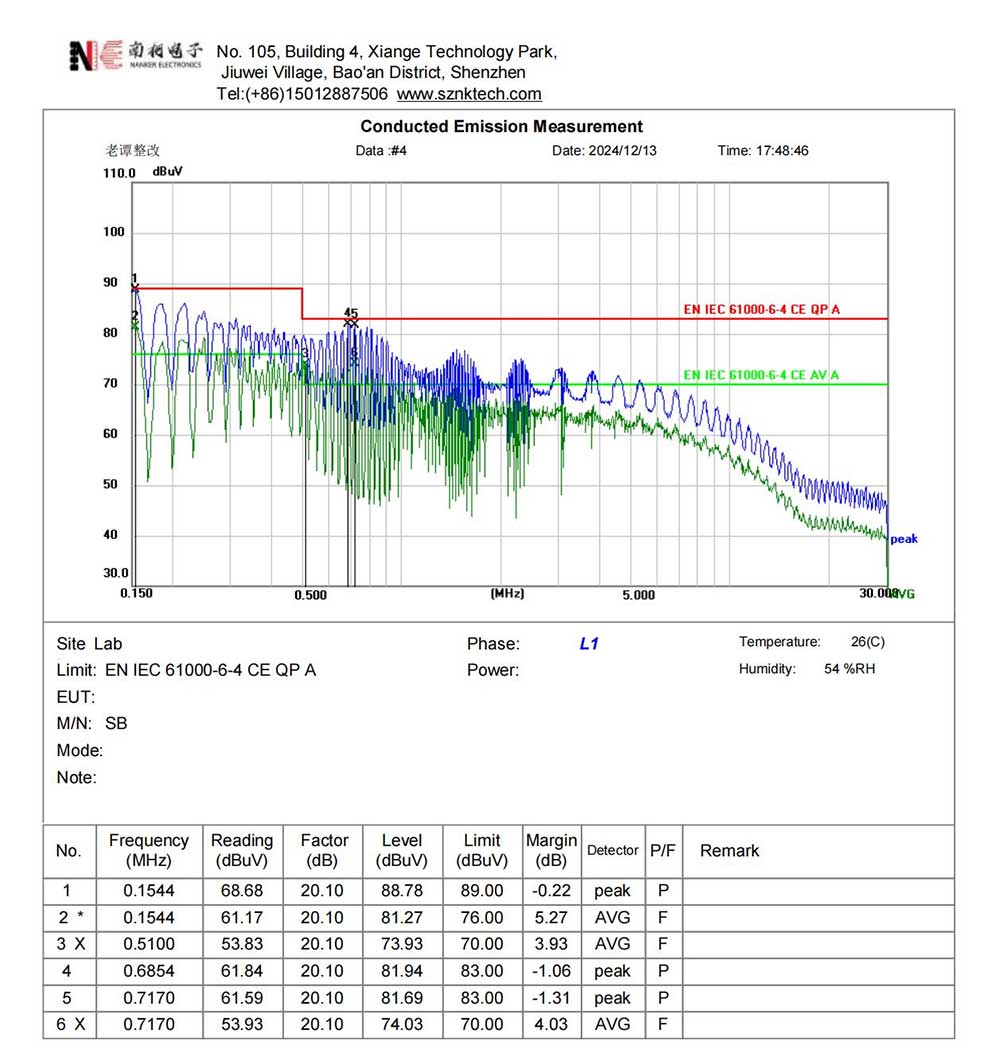

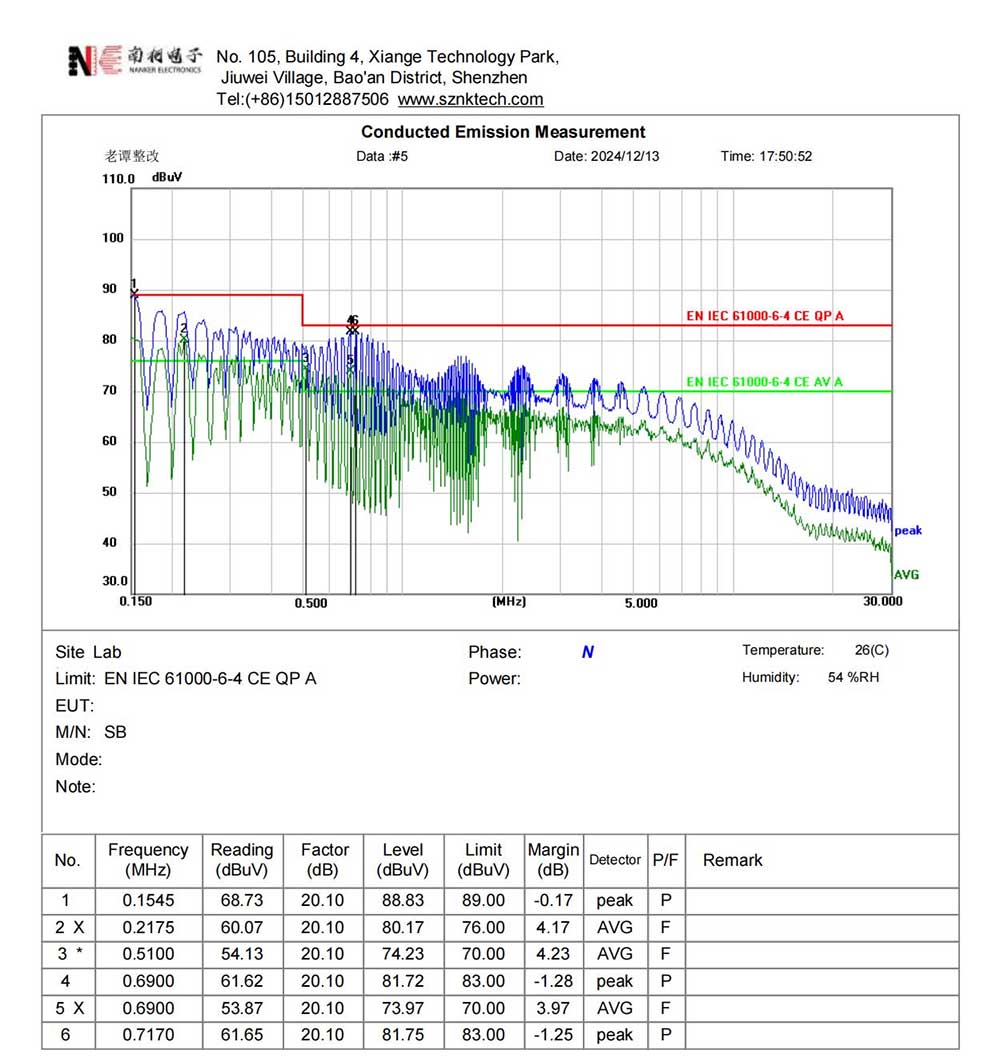

气压阀板在0.154MHz、0.51MHz、0.7MHz左右频点传导发射AVG值超标5.3dB的问题，需采取频点针对性治理+系统级优化策略。

三.整改措施

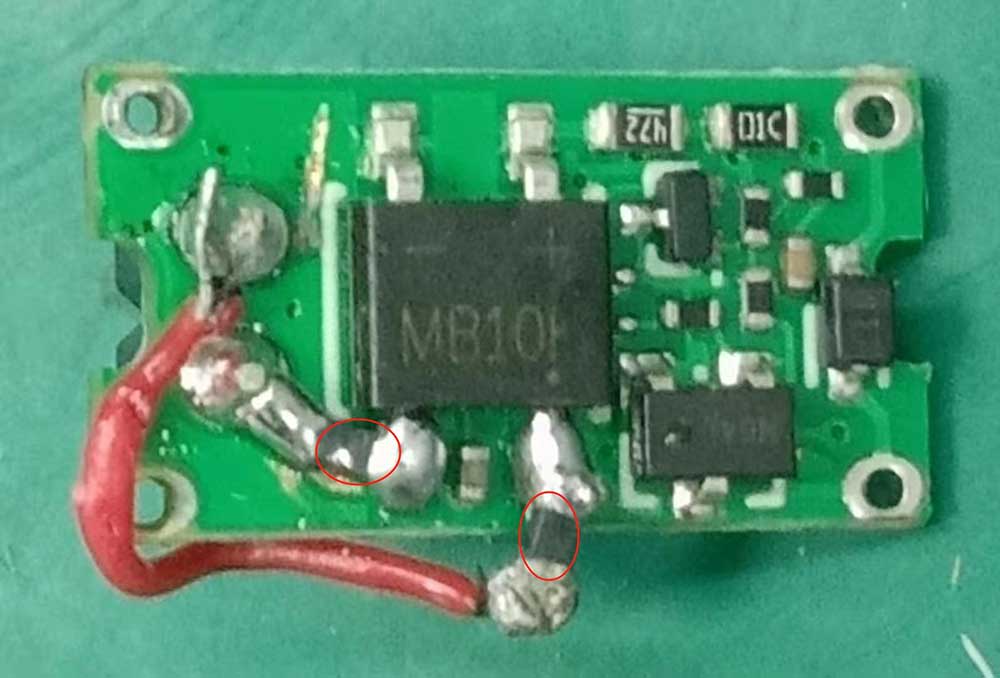

1.EUT是在小板的输入端各串一颗型号为FB-1608H-331磁珠,内阻330欧，封装0603

2.磁环加强：电源线绕镍锌磁环(FT240-43)3圈，增加0.15MHz频段阻抗>800Ω

3.MOSFET漏极并联 RC Snubber(47Ω/2W + 4.7nF)，抑制振铃电压下降50%

4.阀控信号线串联共模扼流圈(DLW21SN221SQ2，220Ω@100MHz)

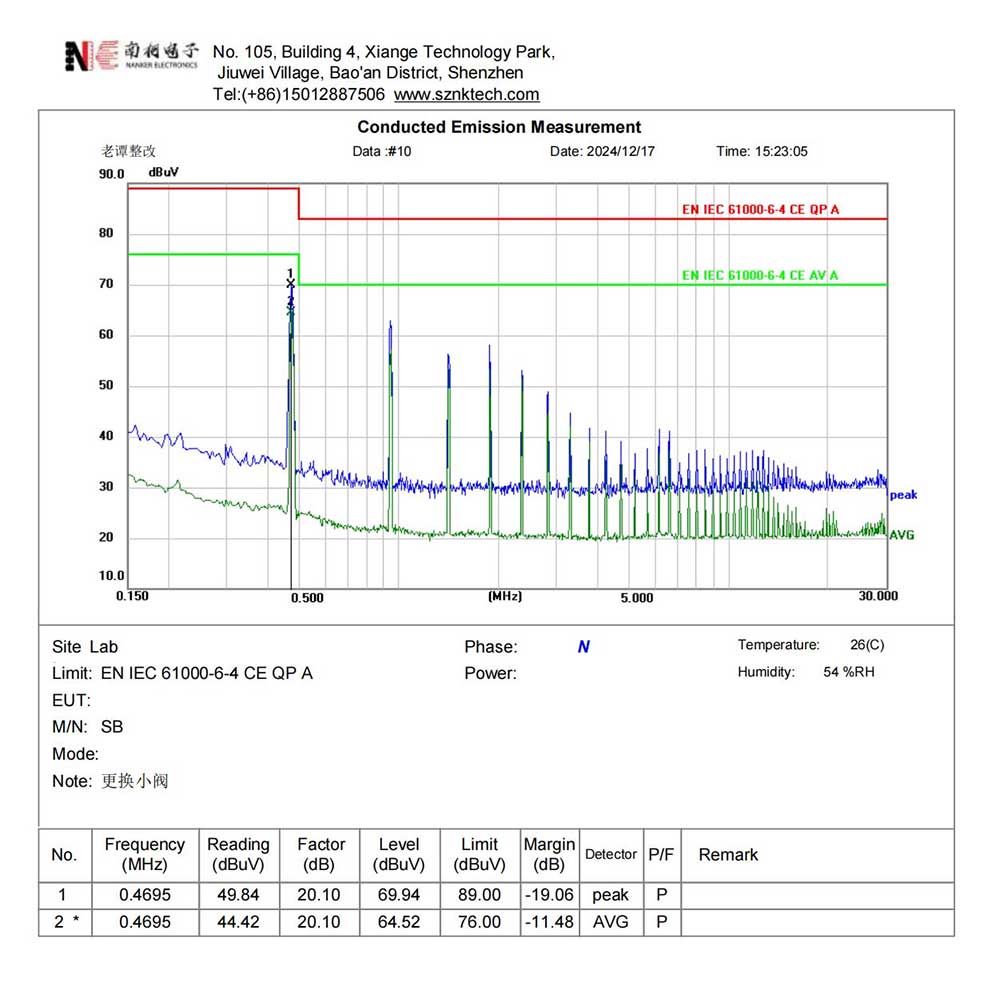

三频点传导发射可同步达标，且全频段(0.15~30MHz)余量提升>6dB，最后整改通过。

四.整改后

五：总结与建议

气压阀板的EMC难点在于同时存在三大干扰源：开关电源的高频谐波、电磁阀关断时的电压尖峰、还有电机驱动的瞬态噪声。特别是电磁阀线圈，关断时di/dt高达100A/μs，比普通电源难处理得多。在PCB布局中，开关电源要远离模拟信号线至少15mm;金属外壳接地点不能只靠螺丝，最好用导电泡棉填充缝隙;电磁阀驱动线必须双绞——这些在量产时容易忽略的细节才是关键。
