一.背景与问题分析

随着用电设备对供电质量、安全性、可靠性、方便性、即时性、特殊场合、特殊地理环境等要求的不断提高，使得接触式电能传输方式越来越不能满足实际需要。无线技术的发展，使得无线电功率的传输成为可能，无线充电器的研究与开发也将实现用户的要求。

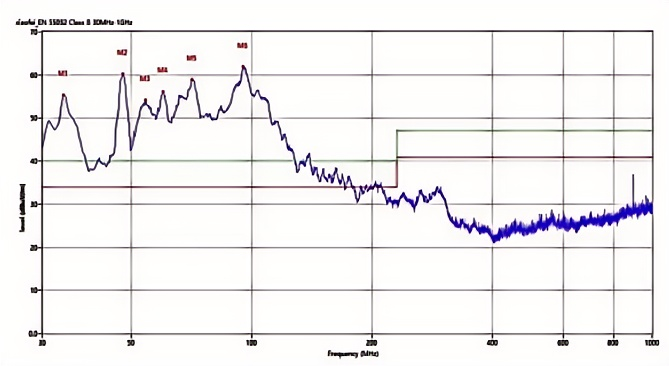

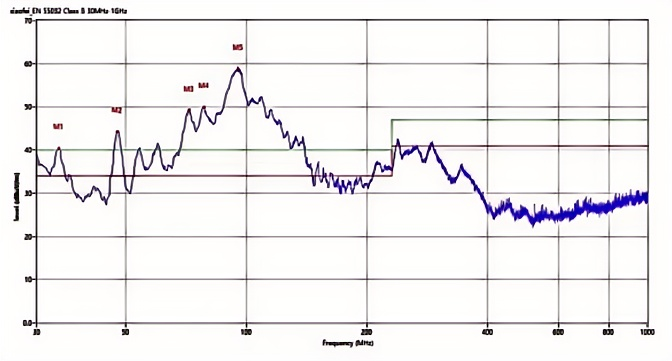

二．整改前

垂直方向

水平方向

三. 整改措施

1. 在噪声源头DCDC的SW脚靠近芯片端接入RC吸收电路10Ω2.2nf；

2. MOS管产生噪声的原因是当MOSFET关断时，其DS之间的电压从0上升到Vds(off)，因此有很大的dV/dt，我们可以通过增大MOS管的驱动电阻来增长MOS管的关断时间，在开关时刻电压电流交叠时间就越大，造成的开关损耗就越大，从而达到dV/dt下降的结果。MOS管的驱动电阻有一个选取范围，通常是5Ω~100Ω之间，在这里我们将5Ω调成10Ω。

3.针对电源线束引出的噪声增强问题，在电源输入的正极和负极绕纳米晶磁环4圈，发现噪声有明显的改善。

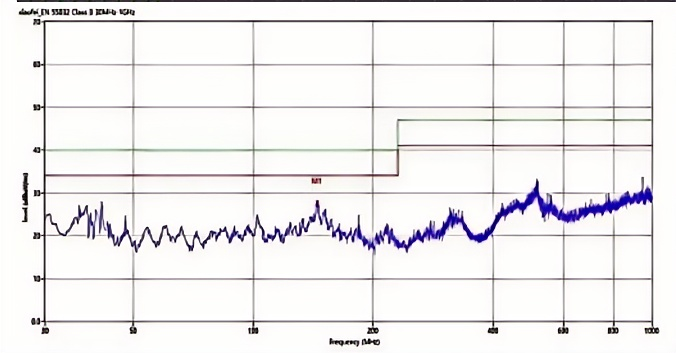

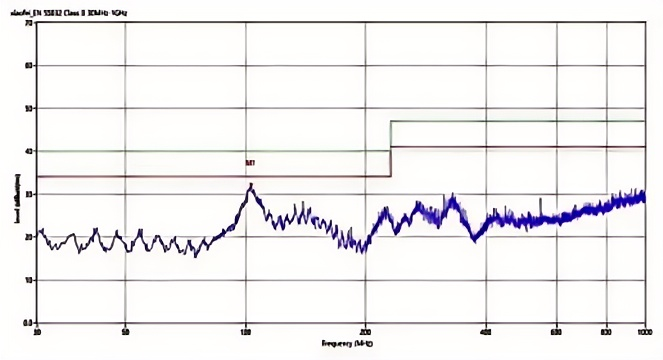

四．整改后

垂直方向

水平方向

五：总结与建议

无线充的工作原理和变压器的工作原理很类似，充电器通电后，产生一个交变电流，交变电流使无线充内部的发射线圈产生一个交变磁场，当手机或者其它需要充电设备靠近这个交变磁场时，充电设备的接收线圈会感受到磁场，并且将电磁能量转化为电能，进行充电，前提条件是充电设备必须有接收线圈。
