一.背景与问题分析

随着5G、人工智能、边缘计算等前沿技术的持续迭代与突破，无线摄像头凭借其高灵活性、低部署成本、强扩展性等显著优势，展现出极为广阔的发展潜力。 无线化不仅是技术演进的必然走向，更是视联网向泛在化、智能化、场景化方向延伸的核心支撑。 本报告基于无线监控的演进背景，剖析摄像头无线化的发展趋势，并结合RedCap视频监控的特点，对其未来发展方向进行展望。

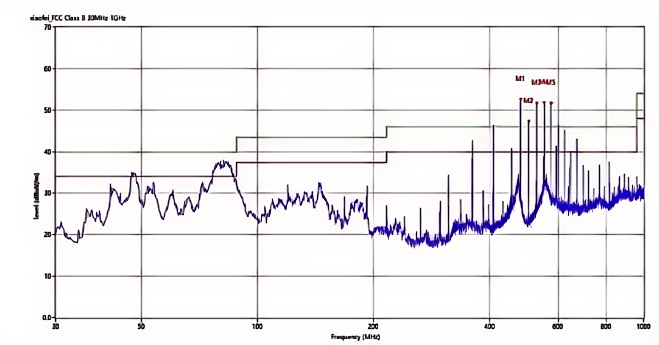

二．整改前

三. 整改措施

通过测试数据可以发现，超标频点：480MHz，504MHz，528MHz，频点间隔24MHz，很明显噪声源头是驱动摄像头的时钟信号。

通过前面的分析，可以知道噪声源头是摄像头主时钟24MHz，摄像头与主板的连接是通过普通的FPC排线，而在该时钟信号线上，串联有22Ω的电阻。接下来可以先按整改三板斧进行处理：屏蔽、接地和滤波。

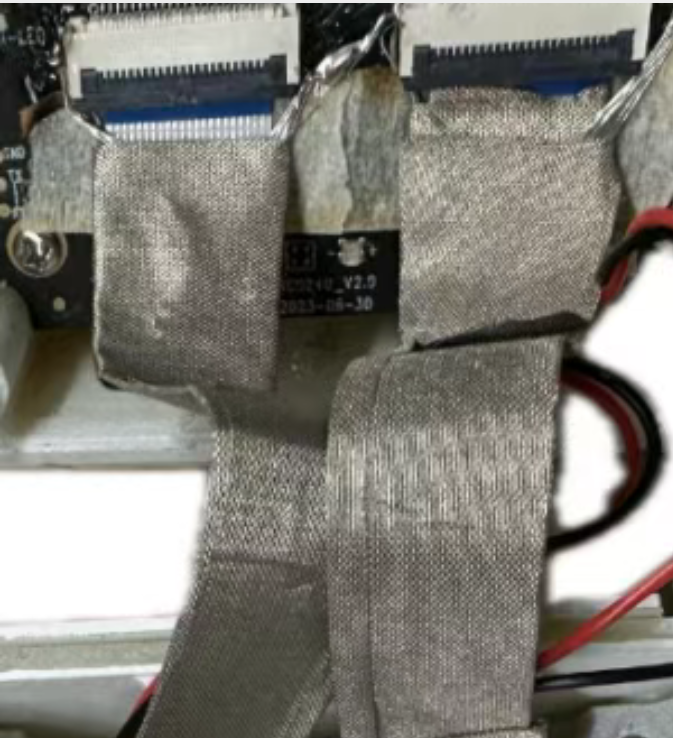

1.FPC线作为主要的信号传输路径，也是主要的辐射路径，我们优先进行FPC线的屏蔽接地处理。

2. 屏蔽接地后，216MHz频点（24MHz的9次倍频）变高了，而且480MHz频点还超标，进行下一步滤波处理，将主时钟MCLK上的22Ω电阻换为磁珠，或者增加小电容做RC滤波处理。

3.发现滤波后480MHz频点还是偏高，但主要辐射路径已经做了屏蔽和滤波处理，那么是否存在其他模块工作频率在480MHz？

通过频谱仪探测，发现480MHz频点主要还是在排线接口以及主控芯片位置，其他模块并没有发现。考虑到辐射一般以线束辐射为主，于是考虑将除了摄像头排线外的其他线束逐个拔掉排查。

最终发现，把WIFI天线拔掉后，480MHz频点明显下降，而实际WIFI上面并没有480MHz的频率，那么可能是WIFI天线耦合到480MHz频点了。观察发现，初始状态WIFI天线靠主控IC太近了，将WIFI天线向远离主控芯片方向拨后，数据有了明显的改善。

4.针对时钟辐射超标问题的整改已经完成，考虑到一般时钟滤波常用RC，于是进一步验证在主时钟上加47pF电容做滤波。

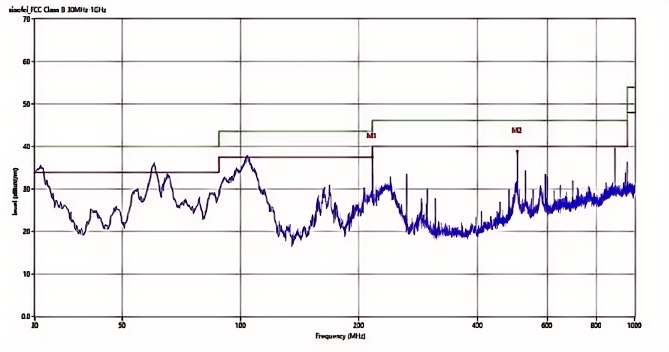

四．整改后

五：总结与建议

针对摄像头的时钟辐射问题，一般优先考虑信号传输路径的辐射问题，常见的整改手段是，优化信号线的屏蔽性能，再考虑对信号做滤波处理。在本案例中，还出现了WIFI天线因为紧挨着主控芯片导致辐射过高的问题，这提醒我们，在实际设计中，线束都应该尽可能远离高速信号处理模块以及强辐射源，以免出现噪声耦合导致辐射过不了的情况。
