一.背景与问题分析

制氧机是制取氧气的一类机器，它的原理是利用空气分离技术。首先将空气以高密度压缩再利用空气中各成分的冷凝点的不同使之在一定的温度下进行气液分离，然后进行精馏将其分离成氧和氮。在一般情况下由于它多用于生产氧气所以人们习惯称它为制氧机。由于氧和氮用途很广，因此制氧机在国民经济中也得到广泛的应用。特别是在冶金、化工、石油、国防等工业用得最多。

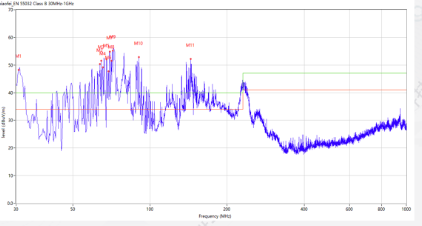

二．整改前

三. 整改措施

1. 根据产品功能分析产品本身可能存在的EMI问题，比如主角是一台物理制氧机采用分子筛，使用压缩机把空气分离。其产品分为压缩机，控制部分，检测部分。其中压缩机可以列为一项噪声源，电源也是潜在噪声源。我们分析的原则就是寻找dv/dt和di/dt这种变化较大的电路，从功能入手，分析其实现功能的可能方案。从而在没有接机器之前做一个前期评估。

2. 根据一些既往整改的噪声模块来分析可能会存在的问题，如屏幕时钟、直流马达、电机驱动等等。

 3.定位问题是显示板与电源驱动板之间的控制数据线数据传输导致超标，主要表现为５０ＭＨｚ－２００ＭＨｚ频段有连续尖峰出现。在控制板数据线靠近连接器增加了纳米晶共模电感20uH之后满足测试余量。

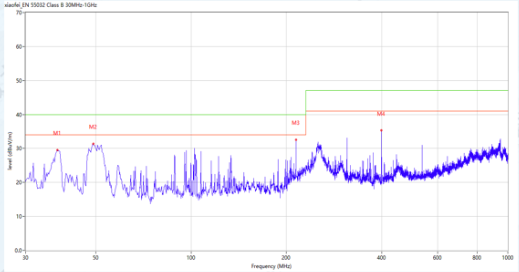

四．整改后

五：总结与建议

1. 分模块验证

2. 单模块验证

3. 功能验证
