一.背景与问题分析

工控机（IPC）即工业控制计算机，是一种采用总线结构，对生产过程及机电设备、工艺装备进行检测与控制的工具总称。工控机具有重要的计算机属性和特征，如具有计算机CPU、硬盘、内存、外设及接口，并有操作系统、控制网络和协议、计算能力、友好的人机界面。由于工控机是专门为工业现场而设计的计算机，而工业现场一般具有震动强烈、灰尘多、电磁场力干扰强等特点，且需要长时间连续不间断作业，因此，工控机与普通计算机相比具有可靠性、扩展性、实时性、标准性等特征。

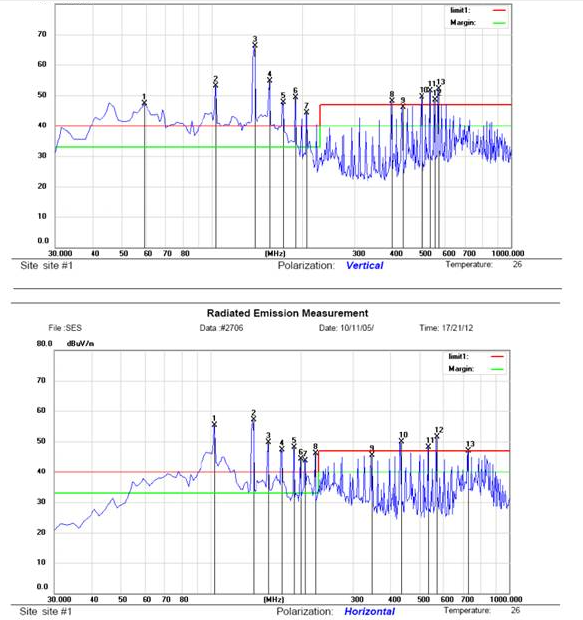

二．整改前

三. 整改措施

整改前分析：

测试时对外接口有网络端口进行通讯配置，USB 接口连接鼠标，音频接口增加耳机。测试定位过程中拔掉所有负载线，超标频点基本没有多大的变化，分析测试数据可以看出超标频点主要是32M 的倍频，由于 LCD 显示的时钟频率为 32M，初步怀疑超标部分为 LCD 显示驱动部分，拔掉LCD 排线测试，超标频点下降很多，基本可以满足要求。

主要整改措施：

目前LCD 排线采用的是非屏蔽线，首先将LCD 排线屏蔽，并良好接地，用频谱仪磁场探头近场探测，有明显下降，但是有个别频点辐射能量还是较大，用电场探头探测，发现主板的 GND 强度要比金属外壳的强度高 10dB，于是将主板 GND 和金属机壳多点搭接，发现辐射强度下降明显。

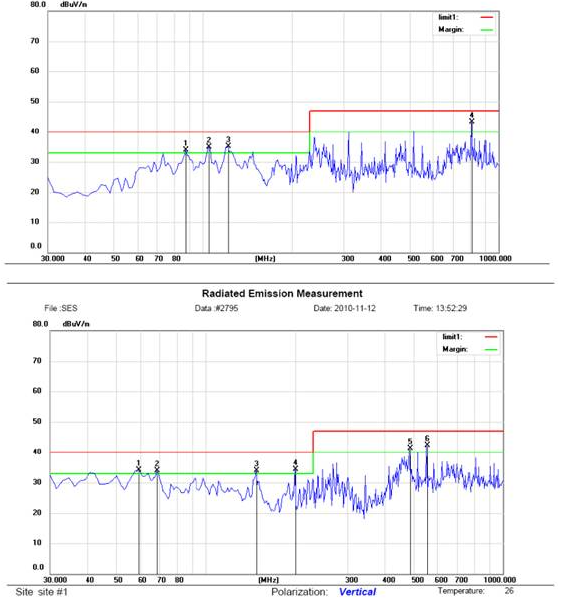

四．整改后

五：总结与建议

辐射整改首先要定位清楚干扰源头，确定大方向的准确无误，定位出干扰源头后再做相应的整改措施，直至测试满足标准的要求。
