一. 背景与问题分析

近年来，国家出台了多项支持工业自动化设备的相关产业化政策和发展指导意见，推动了行业的快速发展。随着“十四五”规划的推进，智能制造成为长期发展趋势，市场份额向自主创新能力强以及产品更新迭代快的企业集中。此外，劳动力成本的上升和人口老龄化加剧了企业对自动化设备的需求。

未来，工业自动化行业将继续受益于政策支持和市场需求的变化。随着技术的不断进步，工业自动化设备将更加智能化、网络化，推动制造业向高端化、智能化方向发展。

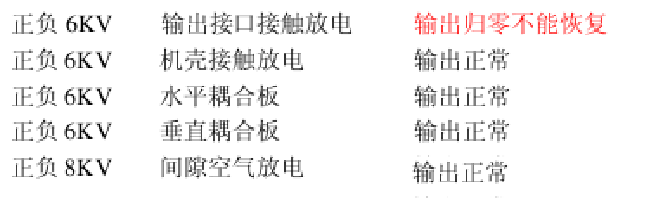

二．整改前

三. 整改措施

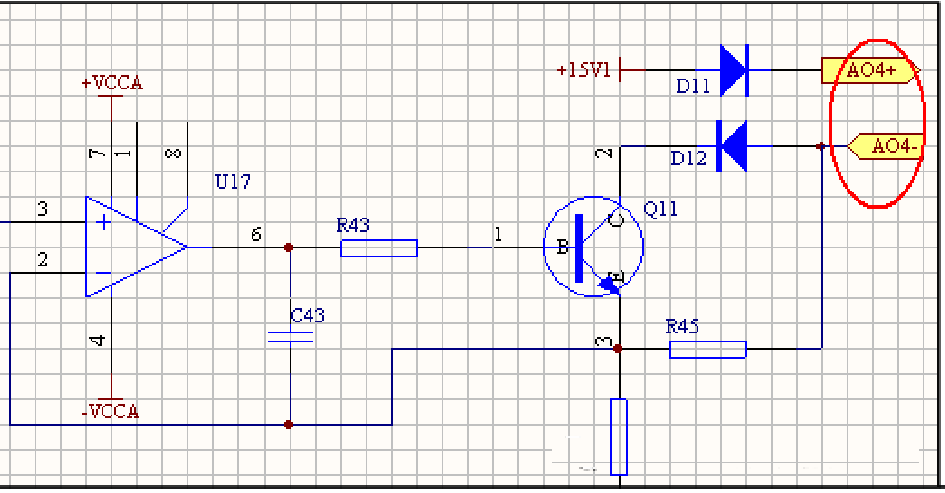

问题分析：1.根据测试结果可知设备外壳接触放电可以通过，只有输出接口接触放电时造成设备复位，设备的外壳和单板地是连在一起的，说明设备的地可以耐受 6KV 的静电，对设备的原理图和 PCB 进行分析发现一下问题。1、输出接口没有防护电路，造成静电干扰直接串入系统，如下图所示：

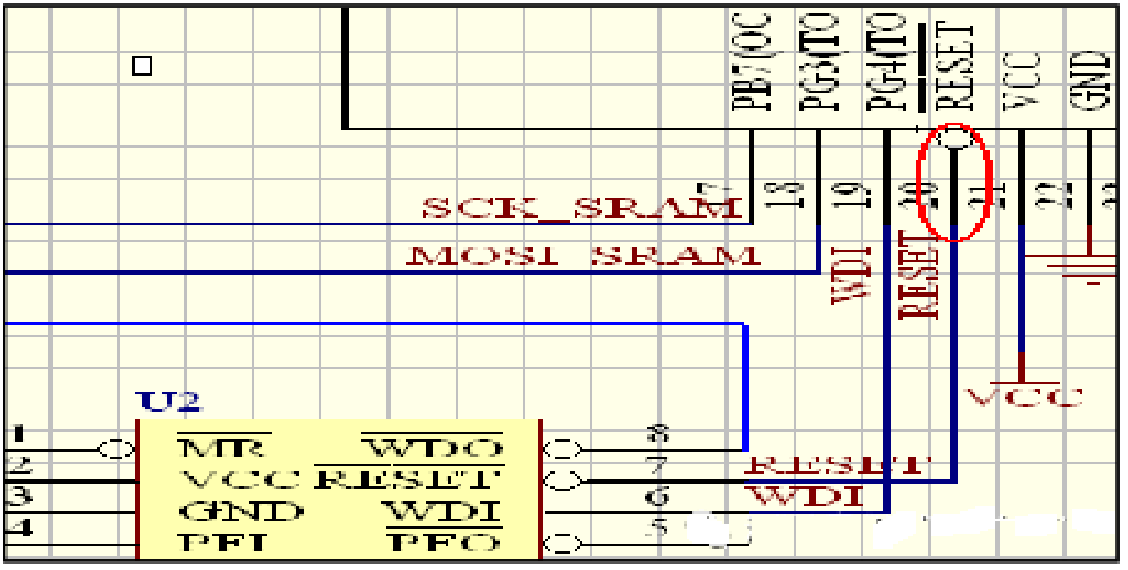

2. cpu 的复位信号没有增加滤波电路；静电干扰会到系统复位信号，造成系统复位。

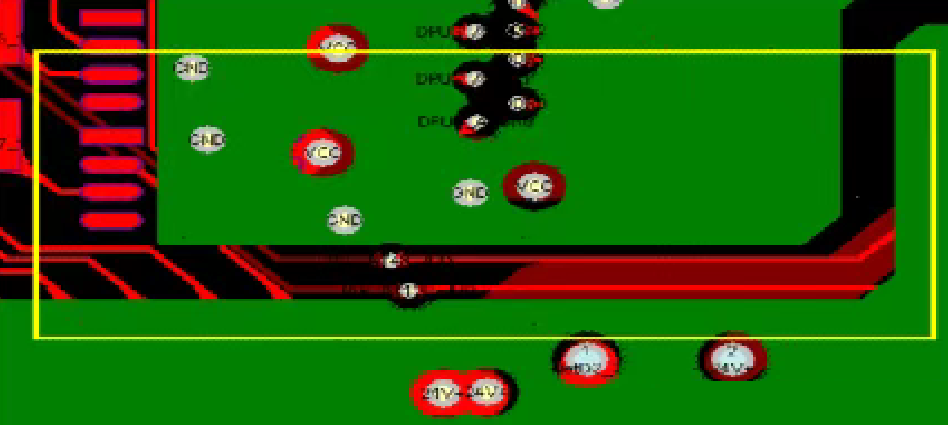

3.接口信号走线跨分割，没有一个完整的参考地平面，造成信号回流面积增大；

具体整改措施：

1、输出端口对地增加TVS 管；由于输出接口电压为 15V，选择启动电压在 18V 的 TVS 管；

2、在cpu 的复位信号对地增加 1000pF 电容，滤除静电产生的高频干扰；

3、调整信号走线，使其有完整的参考地平面；

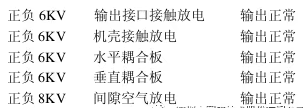

四．整改后

五：总结与建议

据整改前的测试结果可以发现，金属机壳的接触放电测试是可以满足标准要求的，但是接口的接触放电不能通过，说明静电干扰直接由接口串入系统，无法泄放到大地，造成系统出现错误，接口增加了防护后，信号走线进行调整后，静电干扰直接泄放到大地，从未能够顺利通过测试！
