一.背景与问题分析

行车记录仪即记录车辆行驶途中的影像及声音等相关资讯的仪器。安装行车记录仪后，能够记录汽车行驶全过程的视频图像和声音，可为交通事故提供证据。喜欢自驾游的人，还可以用它来记录征服艰难险阻的过程。开车时边走边录像，同时把时间、速度、所在位置都记录在录像里，相当“黑匣子”。也可在家用作DV拍摄生活乐趣，或者作为家用监控使用。平时还可以做停车监控，安装行车记录仪，视频资料不可以裁剪，如果裁剪，在责任事故发生后则无法提供帮助。也是为了防止现在社会那些不可避免的碰瓷行为。

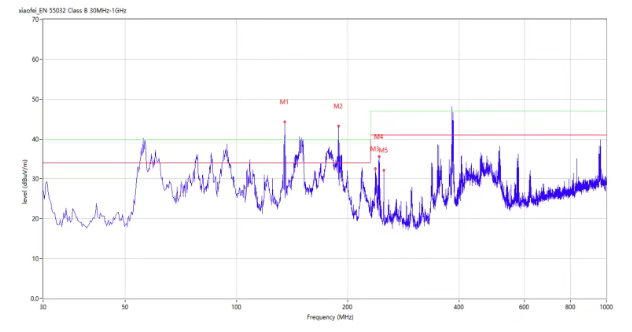

二．整改前

三. 整改措施

1. 在车充电源线输入端添加共模滤波器防止机器本身的噪声通过线束辐射出去,在后拉摄像头线束端子信号线处添加信号线共模滤波器对于AHD信号也可以添加电容滤波并在摄像头电源脚处也添加电容滤波。

2. 针对MCU时钟部分超标可以添加展频IC有效地对时钟的倍频进行降低。

3. 针对DCDC电源部分我们可以在DC芯片输入、输出端添加RC吸收电路或者就添加电容滤波。

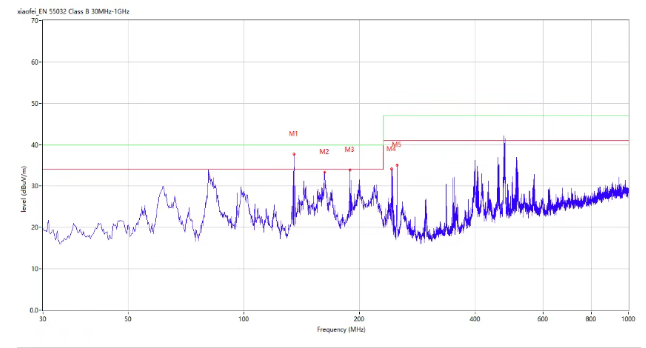

四．整改后

五：总结与建议

1. 当发现在线束端口处滤波都没用的时候而且已经明确是通过线束辐射出去的，可以通过更换屏蔽性更好线束（双层编织网屏蔽）方案进行测试。

2. 大多数行车记录仪基本都会有一些时钟超标的问题，展频IC就是专门针对时钟问题非常优秀的手段。当发现滤波、接地等手段都无法通过测试的时候可以排查一下是不是因为线束屏蔽效果太差的原因下手而不是盲目的在主机端做处理。
