随着汽车智能化程度不断提高，车上搭载的电子控制单元(ECU)、信息娱乐系统、传感器、雷达等越来越多。这些电子设备在运行时会产生或受到电磁干扰，如果不加以控制，就可能导致通信中断、系统误动作甚至安全功能失效。EMC(Electromagnetic Compatibility，电磁兼容)检测，正是确保汽车电子既不会干扰其他设备，也能在复杂的电磁环境中正常工作的关键环节。

一、EMC检测的核心目的

控制电磁发射(EMI)

电子设备运行时会释放一定的电磁能量，过高的发射可能干扰其他设备。例如，车机系统的辐射噪声可能影响无线电接收。

提升电磁抗扰度(EMS)

外界的电磁波或瞬态干扰可能通过空气或线缆耦合到设备内部，造成数据丢失、系统重启。良好的抗扰度能让系统在干扰环境下依旧稳定工作。

二、汽车电子EMC检测的主要类别

辐射发射(Radiated Emission)

测量设备向外发射的电磁波强度是否在法规和标准限定范围内。

传导发射(Conducted Emission)

检测通过电源线或信号线传导的噪声电压，确保不会回流干扰车载电网。

辐射抗扰度(Radiated Immunity)

模拟外部电磁场对设备的影响，看其是否能稳定运行。

传导抗扰度(Conducted Immunity)

检测当干扰信号沿着线缆传入设备时，功能是否正常。

瞬态干扰与浪涌测试

模拟启停、电机切换等工况对电源产生的冲击，验证设备稳定性。

静电放电(ESD)测试

模拟人在接触按钮、接口等时的静电冲击，看设备是否会死机或损坏。

BCI(束缆注入)测试

通过耦合钳将高频干扰注入线束，验证通信线路的抗干扰性能。

三、检测标准与法规

汽车电子EMC检测通常遵循国际与车厂标准：

国际标准：ISO 11452、ISO 7637、CISPR 25 等。

法规要求：欧盟ECE R10、美标FCC等。

主机厂企业标准：各车企会在国际标准基础上增加更严格的测试条件和判定准则。

不同标准在测试频段、场强等级、判定标准上会有所不同，项目启动前必须确认测试依据。

四、测试环境与设备

暗室：全消声或半消声暗室，用于辐射发射与抗扰度测试。

LISN(人工电源网络)：提供标准阻抗并采集传导噪声。

瞬态发生器：产生各种电源冲击波形。

静电枪：进行接触放电和空气放电试验。

耦合/去耦网络：用于传导抗扰测试时注入干扰信号。

BCI耦合钳：在不破坏线束的情况下注入高频信号。

五、检测前的准备

明确功能模式：测试时应覆盖设备的典型工作状态。

负载配置：根据实际使用情况选择等效负载或真实负载。

线束布置：按标准要求的高度、长度和接地方式布置线缆。

判定标准：提前确认功能失效等级(如Class A/B/C)以便准确评估结果。

六、主要测试项目解析

1. 辐射发射

目的：确保发射的电磁波不超过限值。

方法：暗室内通过天线扫描各个频率点，找出峰值。

常见问题：时钟谐波、DC-DC转换器开关频率及其倍频。

2. 传导发射

目的：控制通过线缆传输的干扰信号。

方法：在LISN端测量噪声电压。

整改思路：增加滤波器、更换布局、优化接地方式。

3. 辐射抗扰度

目的：验证在外部电磁场作用下设备是否稳定工作。

方法：使用功率放大器和天线在暗室中照射被测设备。

重点频段：蜂窝通信、Wi-Fi、GNSS、毫米波雷达频段。

4. 瞬态脉冲抗扰度

目的：模拟启停、电机启动等造成的电源瞬变。

方法：瞬态发生器输出标准波形注入设备电源线。

5. 静电放电

目的：防止静电击穿或引起功能失常。

方法：对外壳、按键、接口进行接触/空气放电。

注意：湿度会影响测试结果，需在规定范围内进行。

6. BCI测试

目的：检测通信系统在高频干扰下的稳定性。

方法：耦合钳夹在线束上注入射频电流，监控数据传输。

七、设计阶段的EMC预防措施

合理的滤波与屏蔽设计：电源和信号入口加滤波器，必要时屏蔽关键信号。

优化PCB布局：缩短高频信号回路路径，保证地平面连续。

控制开关速度：降低电压和电流变化速率，减少高频辐射。

线束屏蔽与接地：屏蔽层360°端接，减少外部耦合。

八、常见问题与整改方向

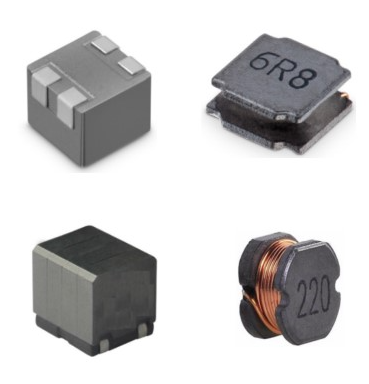

发射超标：增加共模/差模滤波器，优化走线。

抗扰失败：加强电源去耦，增加防护器件。

瞬态不合格：更换更快响应的TVS二极管，增大储能电容。

静电失效：优化泄放路径，增加ESD保护器件。

九、测试流程建议

前期评审：确认测试标准、功能模式、判定准则。

样机预检：在小型暗室或简化设备上进行预扫描。

问题整改：针对性修改电路、结构或布线。

正式测试：在认证实验室进行全套项目检测。

报告与备案：保存波形、曲线、测试记录和整改措施。

汽车电子EMC检测并不是一个简单的“验收关卡”，而应贯穿于产品研发全流程。从设计阶段的防护布局，到样机的预检与整改，再到最终的法规认证，每一步都影响着整车的安全与可靠性。只有把EMC设计理念融入研发，才能减少后期返工成本，确保产品在复杂电磁环境下长期稳定运行。
