“一款电子产品，在功能上完全达标，为什么却无法顺利上市?”

答案往往藏在你看不见的“电磁环境”中。EMC(Electro Magnetic Compatibility)测试，即电磁兼容性测试，是电子产品进入市场前必须跨越的“隐形门槛”。它不仅关系到产品本身是否能“自处安稳”，更决定它是否会对外界环境“造成干扰”。本文将从原理认知 → 测试分类 → 主要流程 → 标准法规 → 行业应用 → 常见问题 → 未来趋势七个维度，全景解构EMC测试的全流程与现实意义。

一、什么是EMC测试?为什么重要?

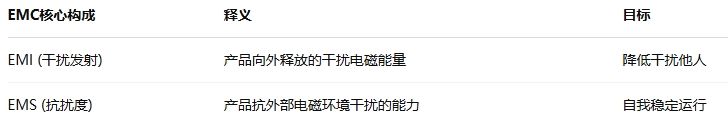

EMC即“电磁兼容”，指的是电子产品既不对外界产生过度电磁干扰(EMI)，又能承受一定程度的外界干扰(EMS)，两者缺一不可。

合格的EMC产品，必须做到“既不吵别人，也不怕吵”。如果EMC不过关，产品可能会：

被市场强制退回;

影响用户使用体验(死机、断连);

被竞争对手投诉，甚至面临法律责任。

二、EMC测试分类详解

EMC测试主要包括以下几大类：

1. 辐射发射测试(Radiated Emission)

测量设备在运行中向周围空间发出的电磁波

频率范围：30 MHz – 1 GHz(甚至更高)

目的：控制对无线设备、广播系统等的影响

2. 传导发射测试(Conducted Emission)

测量设备通过电源线或信号线传导出的电磁干扰

频率范围：150 kHz – 30 MHz

常见于工业电源、路由器、变频器等

3. 静电放电抗扰度(ESD)

模拟手指、衣物、金属工具带电接触产品

常规测试电压：2kV 至 15kV

目标：避免“人一摸就死机”

4. 电快速瞬变脉冲群(EFT)

检验设备对突发脉冲电压的抵抗力

如电网跳变、继电器切换瞬间干扰

5. 雷击浪涌(Surge)

高电压大能量，模拟雷电、感应浪涌冲击

常出现在工业设备、室外通信设备测试中

6. 工频磁场、射频电磁场抗扰度等

测量设备在特定电磁场中是否会误动作或失效

三、EMC测试流程步骤

第一步：评估与方案制定

明确产品类型、工作频段、电源接口形式

对照目标市场的法规(如CE、FCC、CCC)

第二步：搭建测试样机

要求样机功能齐全、接线完整

有时需开屏蔽盖以暴露干扰源

第三步：开展预检测

在公司或小型实验室进行预检测，排查主干扰源

调整PCB布局、加滤波器、加强接地设计等优化措施

第四步：送检第三方实验室

完整测试 EMI + EMS

记录原始数据并生成检测报告

第五步：整改与复测(如不合格)

查找干扰根源，重新打样，再次送检

重复此过程直到所有测试通过

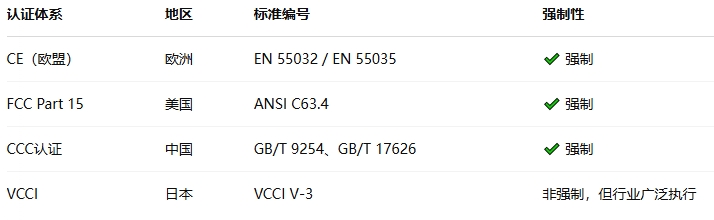

四、EMC测试标准与法规(国际/国内)

 不同国家对EMC的测试项与限值不完全一致，必须按出口目的国分别准备测试与认证。

五、EMC测试在不同行业的应用案例

▶ 消费电子(如智能手表、蓝牙耳机)

要求极低辐射，避免干扰WiFi、蓝牙、GPS信号

常用设计：屏蔽层、电源滤波、陶瓷电容

▶ 工业控制(如PLC、电机驱动器)

高频干扰多，容易“互扰”

EMC测试尤其侧重EFT和浪涌抗扰度

▶ 医疗电子(如监护仪、输液泵)

对EMC标准最为严格，不能影响生命支持类设备稳定运行

常依据IEC 60601标准执行测试

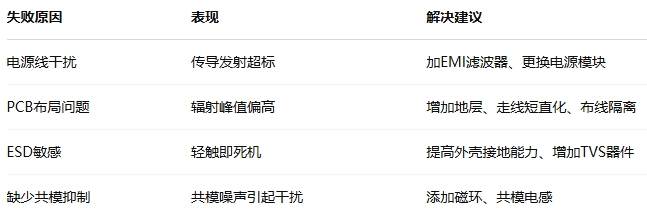

六、常见不通过原因与解决方案

七、趋势展望：智能产品下的EMC挑战

5G/毫米波设备：频段上移，辐射控制难度大增

多模态互联：设备集成Wi-Fi/蓝牙/NFC等通信，干扰源复杂叠加

轻量化设计：小体积、高功率，EMC设计空间受限

绿色标准：越来越多国家对EMC设备能耗与环境兼容提出新要求

解决路径：

提前介入 EMC 设计阶段，做“EMC工程化设计”;

使用仿真工具(如CST、Ansys HFSS)预估干扰路径;

与专业EMC团队合作，避免反复打样与整改。

EMC测试，看似“技术性很强”，其实本质是在为产品的长期安全性、稳定性和全球通行能力保驾护航。企业越早理解其全貌，越能降低后期整改成本、压缩上市周期。一款能经得起电磁环境挑战的产品，才是真正能在复杂市场中脱颖而出的可靠之作。
