在现代电子设备和通信系统中，**EMC（电磁兼容）**是一个至关重要的技术概念。那么，什么是电磁兼容？为什么EMC对电子产品至关重要？如何实现有效的电磁兼容设计？

随着电子产品的复杂化，设备之间的电磁干扰（EMI）问题日益突出。如果没有良好的EMC设计，电子设备可能会受到外部干扰，甚至自身产生的电磁辐射也会影响其他设备的正常工作。因此，如何控制电磁干扰、如何优化电路设计、如何满足国际EMC标准，成为工程师们必须面对的重要课题。

本文将从EMC的基本概念、电磁干扰的来源、EMC设计方法、电磁兼容测试与标准、实际应用案例等多个角度，详细解析EMC电磁兼容的核心知识，帮助工程师、电子产品制造商及技术人员更好地掌握EMC设计要点，提高产品的电磁兼容性。

一、什么是EMC电磁兼容？为什么重要？

1. EMC电磁兼容的定义

EMC（Electromagnetic Compatibility，电磁兼容性）是指电子设备在其电磁环境中能够正常运行，同时不会对该环境中的其他设备产生不可接受的电磁干扰（EMI）。

 EMC包含两个核心方面：

1. EMS（Electromagnetic Susceptibility）电磁敏感性：设备对外界电磁干扰的抗干扰能力
2. EMI（Electromagnetic Interference）电磁干扰：设备自身产生的电磁噪声，对周围环境的影响

良好的EMC设计应当确保设备：

• 既不会受外部干扰影响，也不会对其他设备造成干扰
• 符合国家和国际EMC标准，确保合法合规
• 提高产品可靠性，减少售后问题，提升市场竞争力

二、电磁干扰（EMI）的来源

在EMC设计中，了解EMI的来源和传播方式至关重要。

1. EMI的主要来源

自然干扰

• 雷电、太阳风暴、大气放电等自然现象产生的电磁干扰

人为干扰

• 电子设备自身（开关电源、高速数字电路、无线通信设备）
• 工业设备（电机、电焊机、高频加热设备）
• 无线通信设备（Wi-Fi、蓝牙、5G基站）

2. EMI的传播方式

EMI主要通过三种方式传播：

1. 传导干扰（Conducted EMI）

   • 通过电源线、信号线传播
   • 例如，电源适配器产生的高频噪声会通过电网传播影响其他设备

2. 辐射干扰（Radiated EMI）

   • 通过电磁波向外界辐射
   • 例如，未屏蔽的电缆或PCB走线会发出高频辐射，影响附近设备

3. 耦合干扰（Coupling EMI）

   • 设备之间通过电磁感应或静电感应耦合
   • 例如，强电流信号的PCB走线干扰附近的弱电信号线路

结论：EMI的传播方式决定了EMC设计的关键点，工程师需通过屏蔽、滤波、接地等方式降低干扰。

三、如何实现高效的EMC设计？

实现良好的EMC设计，需要从硬件设计、PCB布局、电源管理、屏蔽技术、接地策略等多个维度优化。

1. 硬件EMC设计要点

✅ 选择低EMI电子元件

• 低噪声运放、EMI优化的DC/DC转换器
• 采用屏蔽封装的高速IC

✅ 使用EMI滤波器

• 电源滤波器：LC、π型滤波器可降低传导干扰
• 信号滤波器：在敏感信号线上添加EMI抑制元件（如共模电感）

✅ 优化PCB设计

• 高频信号线尽量短且直，避免长距离走线形成天线效应
• 使用地平面（Ground Plane），减少回路电感和地噪声
• 差分信号布线，提高抗干扰能力

2. 屏蔽与接地技术

✅ 金属外壳屏蔽

• 采用金属外壳包裹电子设备，减少辐射干扰
• 适用于高功率开关电源、无线通信设备

✅ PCB多点接地

• 单点接地 vs. 多点接地：高频电路通常采用多点接地，降低噪声环路
• 屏蔽层接地：确保信号线屏蔽层正确接地，提高抗干扰能力

✅ 光耦/隔离变压器

• 通过光耦合器或隔离变压器隔离高噪声电路，提高系统抗干扰能力

四、EMC测试方法与国际标准

1. EMC测试方法

EMC测试主要分为EMI测试（电磁干扰）和EMS测试（电磁抗扰度）。

✅ EMI测试

• 传导骚扰测试：测量设备通过电源线传导的干扰（使用LISN网络分析）
• 辐射骚扰测试：测量设备的电磁辐射强度（使用电波暗室和天线测试）

✅ EMS测试

• 静电放电（ESD）测试：模拟人员触摸设备时的静电干扰能力
• 射频抗扰度（RF Immunity）测试：模拟设备在强电磁环境中的稳定性

2. 国际EMC标准

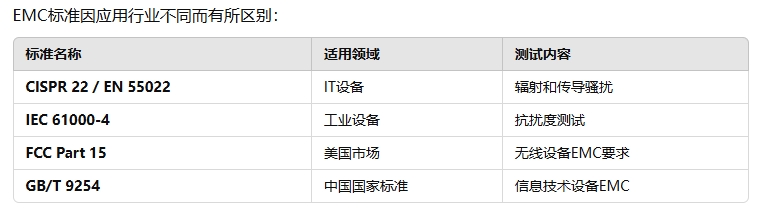

EMC标准因应用行业不同而有所区别：

 结论：产品进入国际市场前，必须通过相应的EMC认证，确保符合当地法规。

五、EMC电磁兼容的实际应用案例

案例1：电动汽车EMC优化

• 采用屏蔽线缆，减少高压系统辐射
• 采用高频噪声滤波器，降低直流母线传导干扰

案例2：工业自动化EMC设计

• 在PLC系统中，采用金属屏蔽机箱减少外部干扰
• 采用隔离电源模块，防止电源噪声影响控制信号
