在现代社会中，太阳能逆变器作为太阳能发电系统中的关键组件，其性能与安全性备受关注。然而，在实际应用中，小型太阳能逆变器可能会面临电磁辐射超标的问题，这不仅影响设备本身的正常运行，还可能对周围电子设备造成干扰。以下是一个小型太阳能逆变器辐射整改的典型案例。

案例背景：

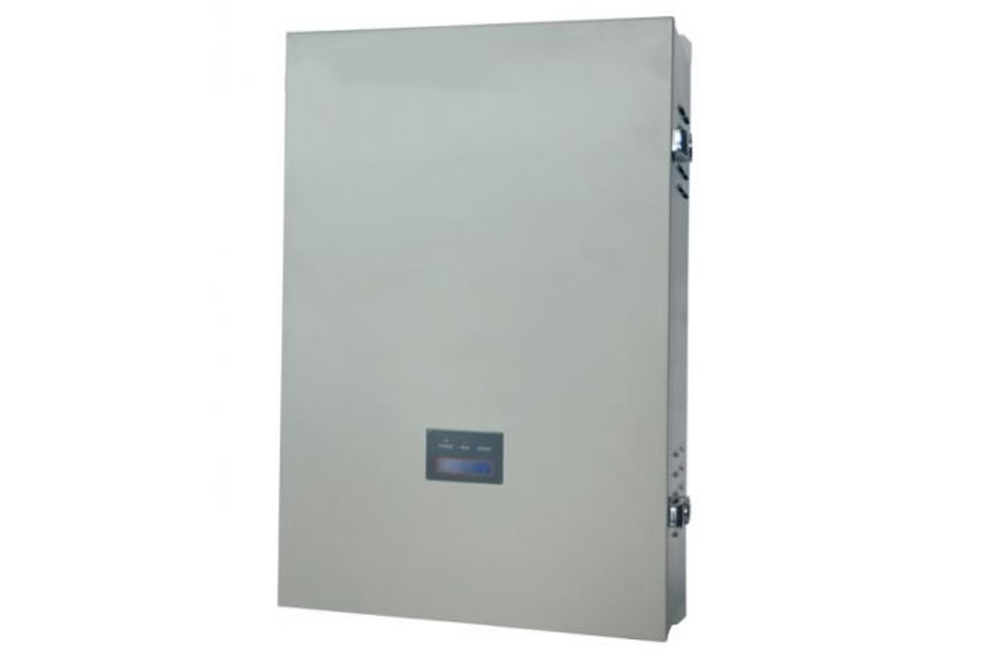

某太阳能发电设备制造商生产的一款小型太阳能逆变器，在电磁兼容性(EMC)测试中未能通过辐射发射测试，检测结果显示其辐射值超出了国际标准限值。为解决这一问题，该制造商启动了一项辐射整改项目。

整改过程：

1. 问题分析：首先，技术团队对逆变器进行了详细的电磁辐射测试，确定了主要的辐射源为功率开关管工作时产生的高频噪声。同时，发现逆变器内部电路布局不合理，缺乏有效的屏蔽措施，导致辐射泄漏严重。

2. 优化电路设计：针对高频噪声问题，团队在逆变器电路中增加了滤波电容和共模电感，以抑制高频噪声的传播。此外，对功率开关管的驱动电路进行了优化，降低了开关过程中的电压变化率，从而减少了电磁辐射。

3. 增强屏蔽措施：在逆变器外壳和内部关键部件上增加了金属屏蔽层，有效隔离了内部电磁场对外部环境的影响。同时，对电缆连接部分进行了改进，采用屏蔽电缆并确保良好的接地，以减少辐射泄漏。

4. 优化PCB布局：重新设计印刷电路板(PCB)布局，将高频信号线与低频信号线分开布置，减少相互之间的干扰。同时，增加地线面积，形成良好的地平面，提高电路的抗干扰能力。

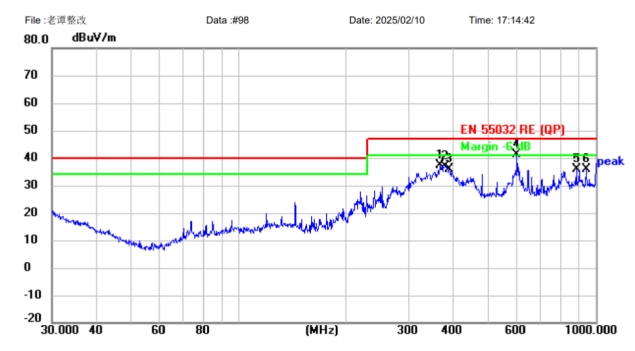

5. 验证与测试：完成整改后，对逆变器进行了全面的EMC测试。测试结果显示，辐射发射值显著降低，符合国际标准要求。此外，逆变器在各项性能测试中也表现出良好的稳定性和可靠性。

整改效果：

通过上述整改措施，该小型太阳能逆变器成功解决了电磁辐射超标问题，不仅提高了产品的质量和安全性，还增强了市场竞争力。同时，该案例也为其他太阳能逆变器制造商提供了宝贵的经验，即在产品设计初期就应充分考虑电磁兼容性问题，并采取相应的预防措施。

结语：

随着太阳能发电技术的不断发展，小型太阳能逆变器的应用将越来越广泛。通过有效的辐射整改措施，可以确保这些设备在安全、可靠的电磁环境中运行，为太阳能发电系统的稳定运行提供有力保障。
